5 Preparación de Mercurio
5.2 Los Ocho Samskaras del Parada (Mercurio)

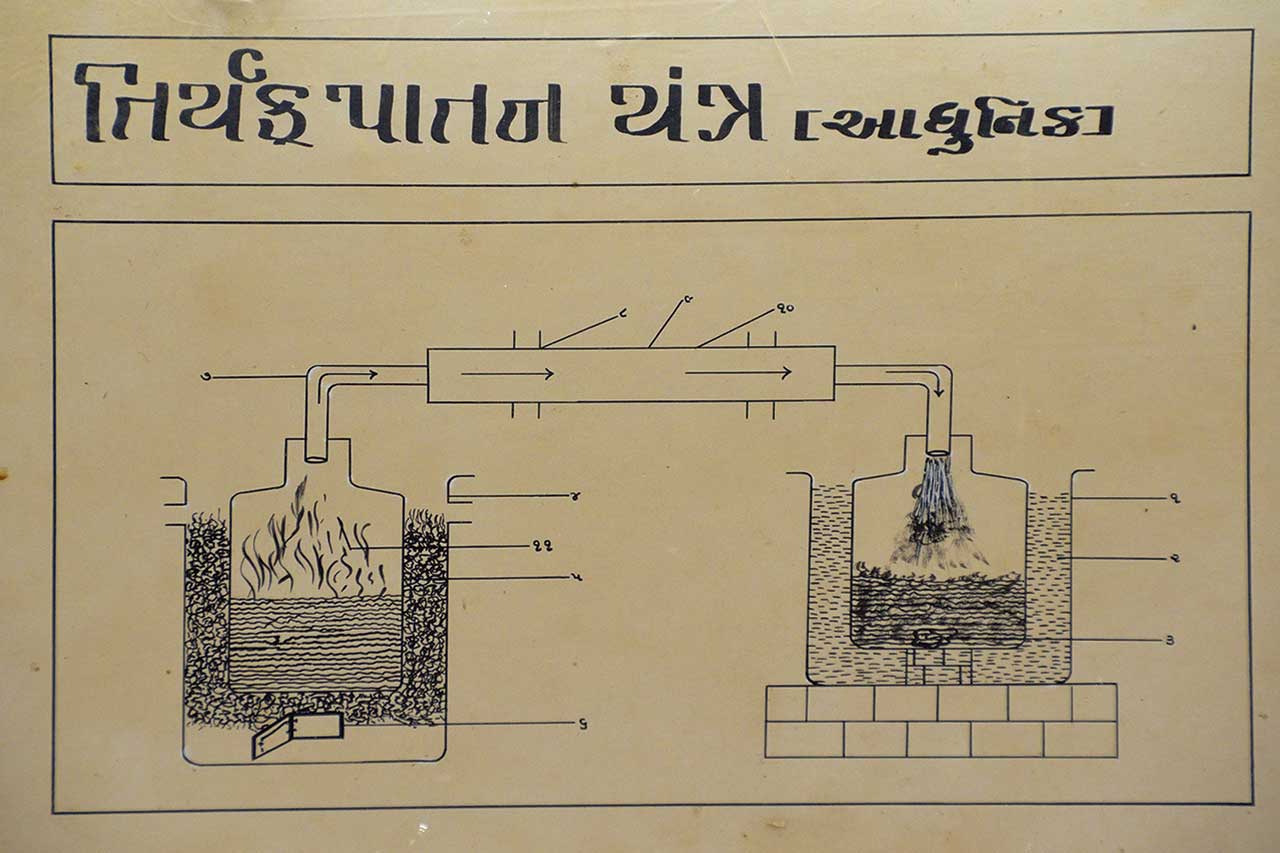

5.2.5.3 Tiryak Patana Samskara (Destilación Transversal)
El proceso de destilación del mercurio con dirección transversal se llama triyak patana samskara.

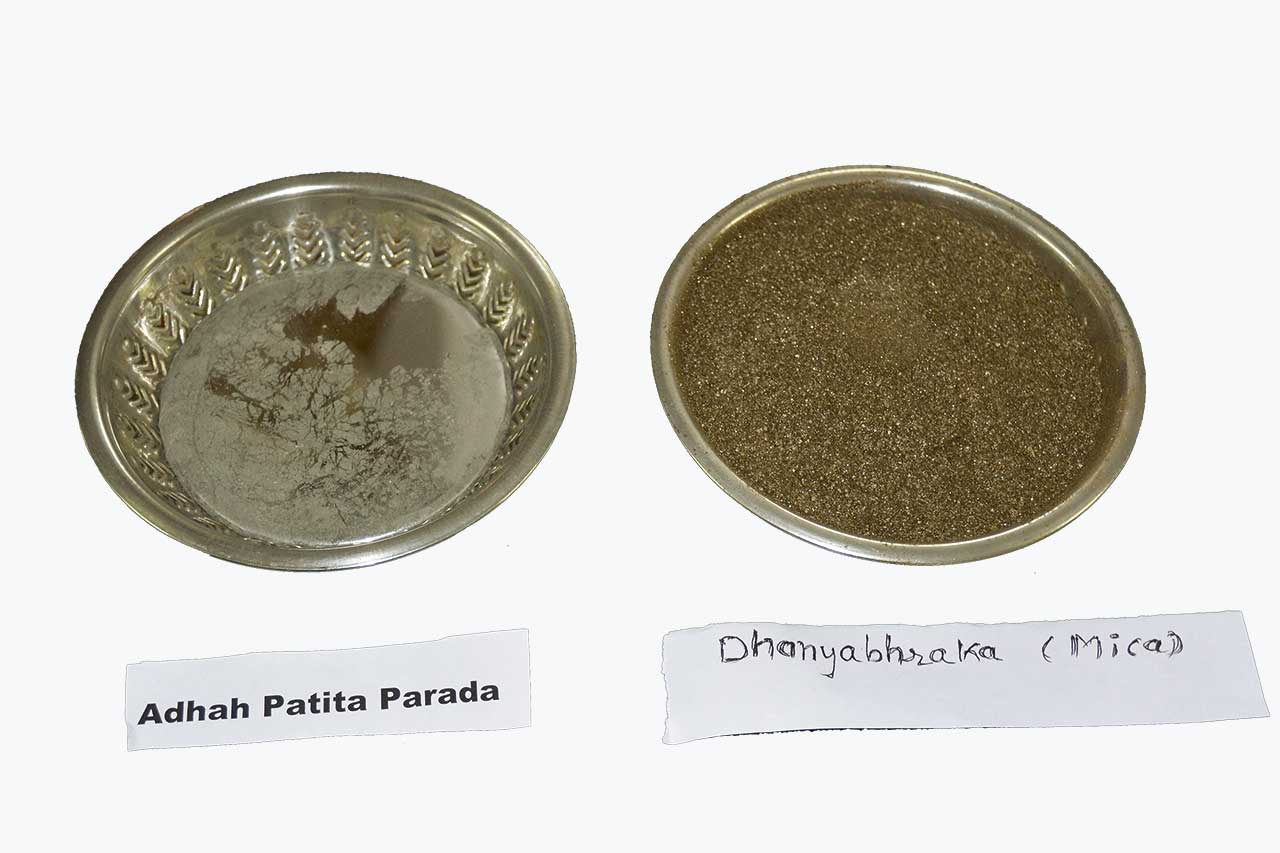

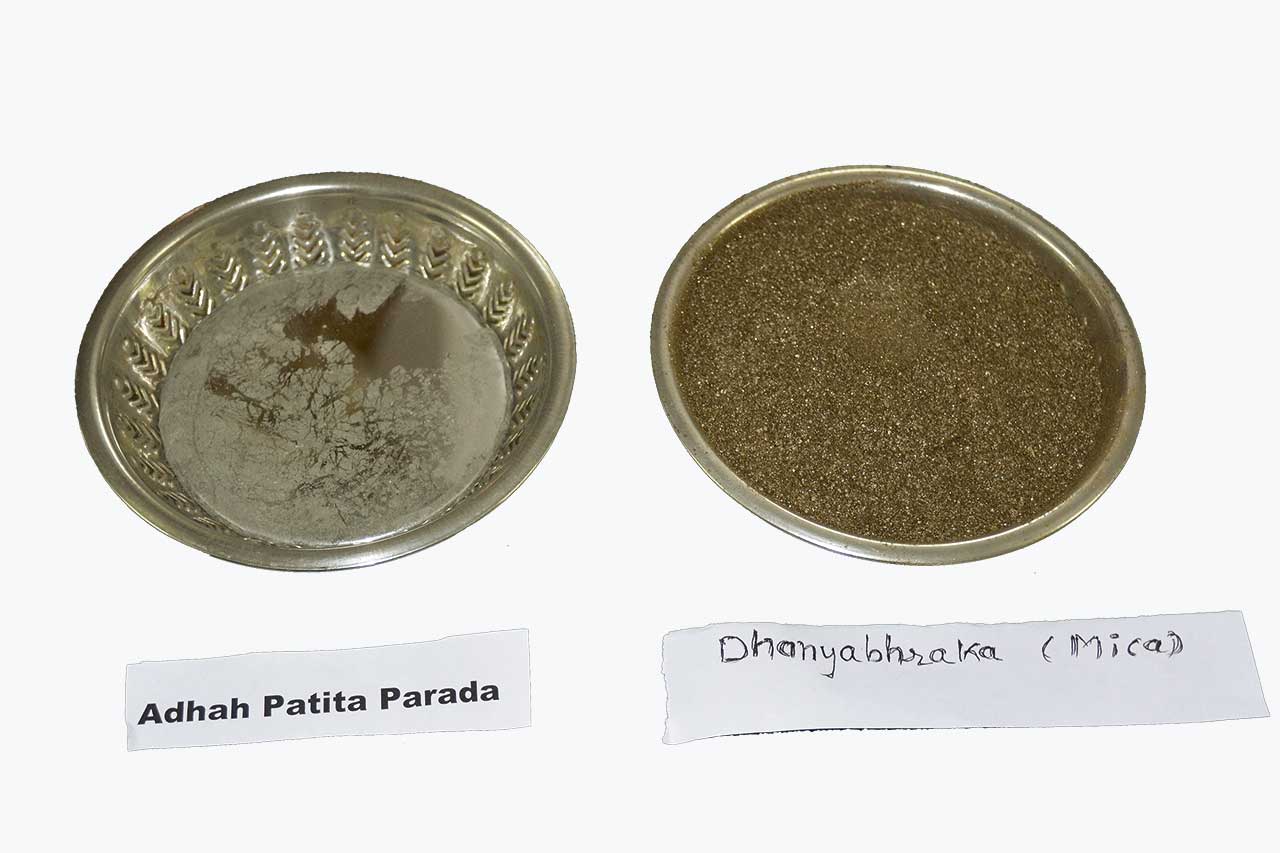

Ingredientes del Tiryak Patana Samskara
Sr. No. | Ingredientes | Cantidad (g) |
---|---|---|
1 | Adhahpatita Parada | 1161 g |
2 | Polvo fino de mica (dhanyabhraka) | 72.5 g |
3 | Cantidad Total de Kanji requerida para mardana | 1 l |
Procesos previos a la operación Tiryak Patana Samskara

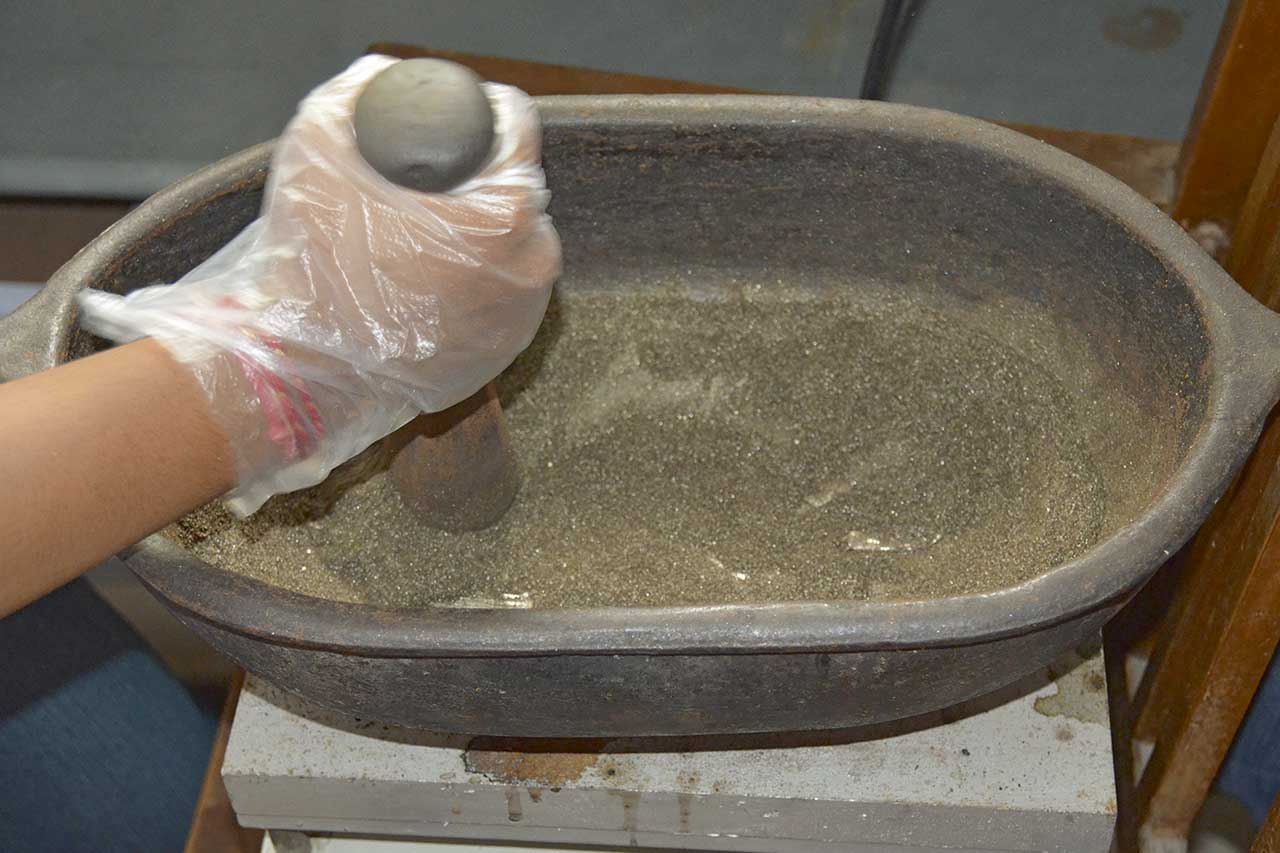

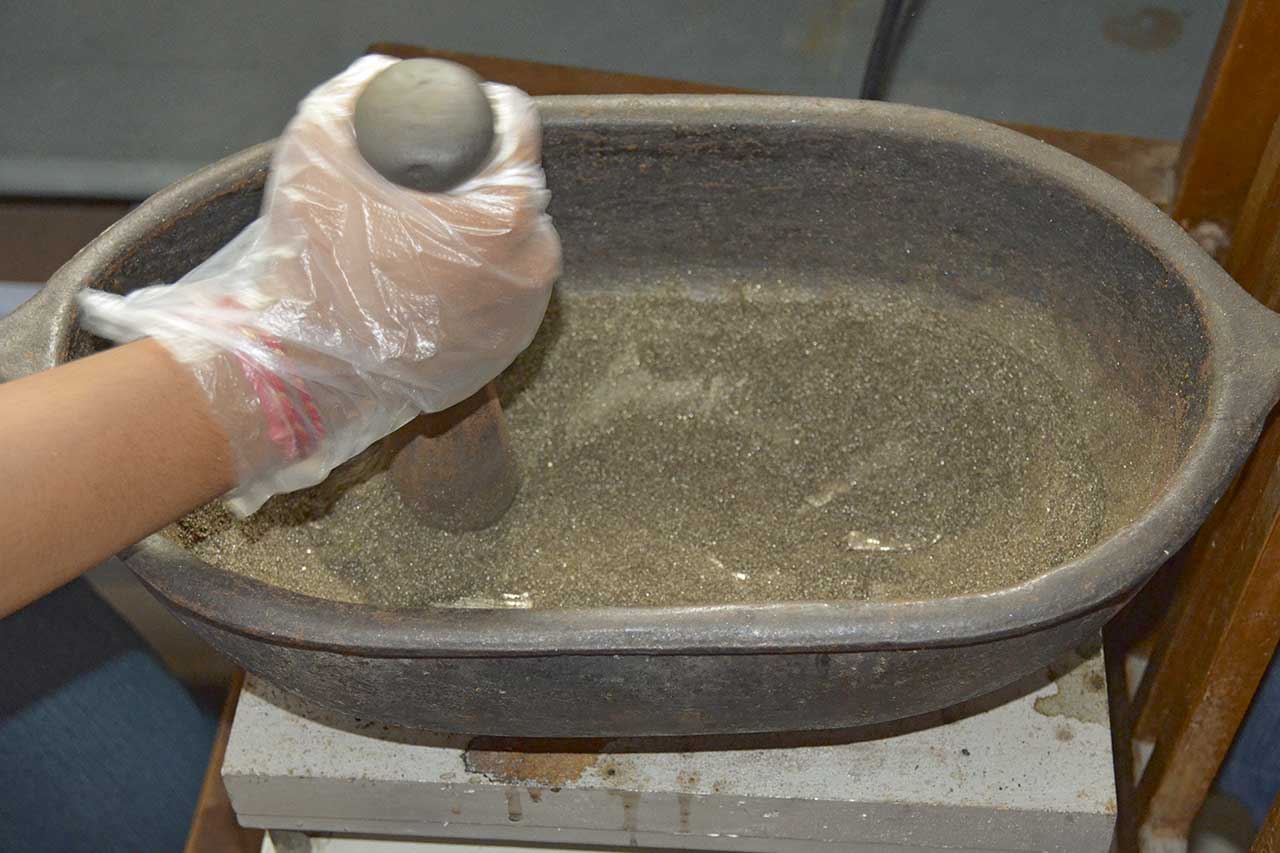

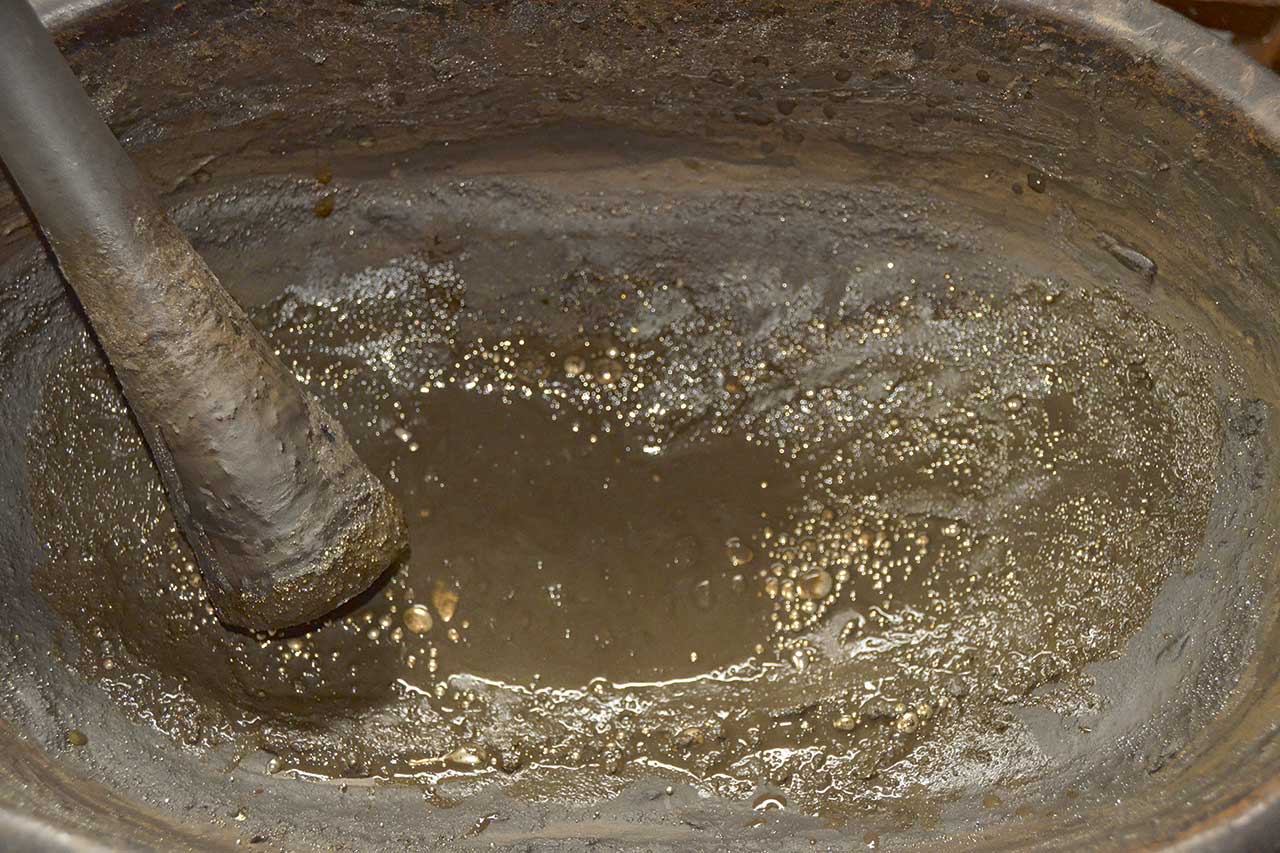

- El mercurio purificado (adhah patita Parada) del Segundo proceso de sublimación (adhah patana) se mezcló y trituró con (una cantidad de una 1/16 parte del mercurio) polvo fino de mica (dhanyabhraka) en el mortero de hierro (khalva yantra).

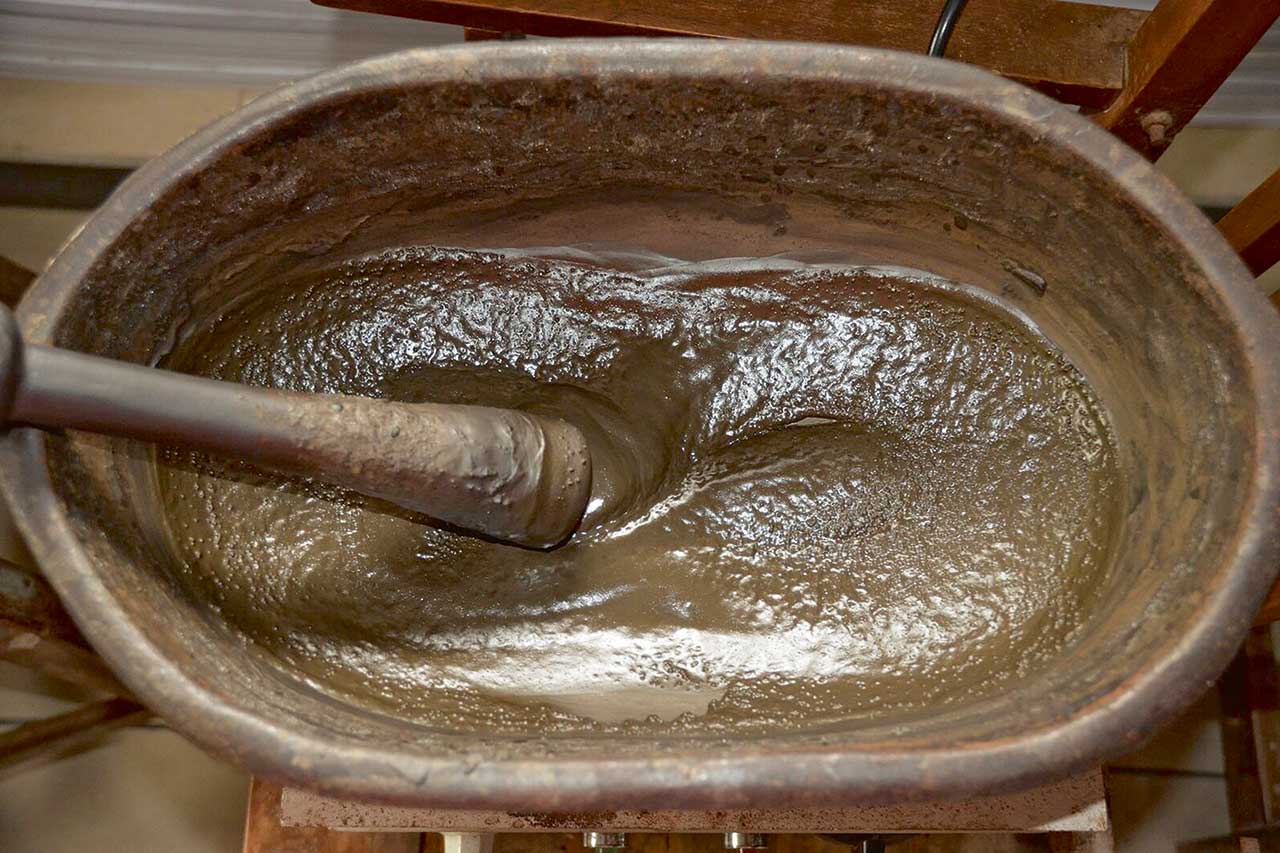

- Se añadió tanto como fue necesario de Kanji (atole agrio), para que la pasta con los ingredientes mencionados arriba se pudiera mantener blanda y semi-líquida durante el proceso de trituración. Durante todo el proceso, el mortero permaneció sobre una placa caliente (tapta khalva) a una temperatura de 50°C a 55°C.

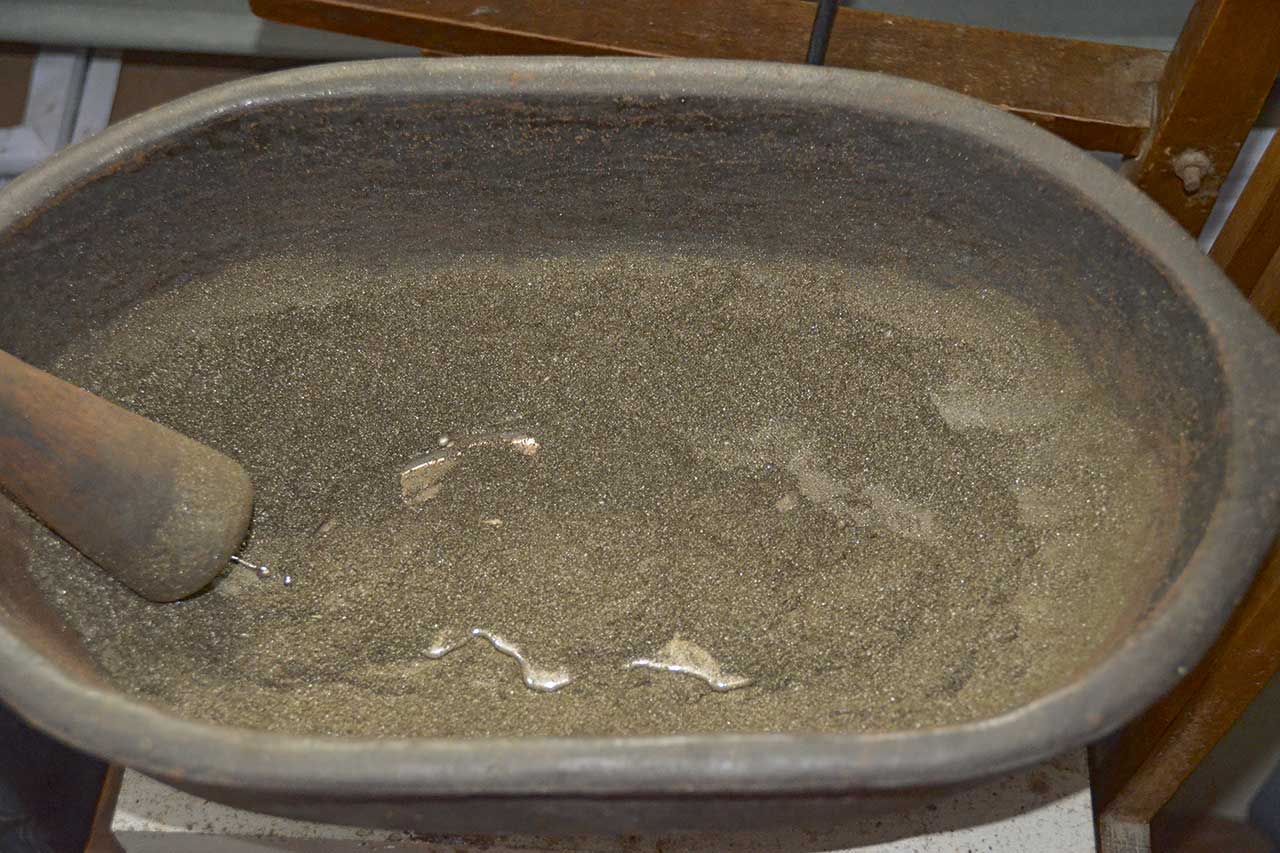

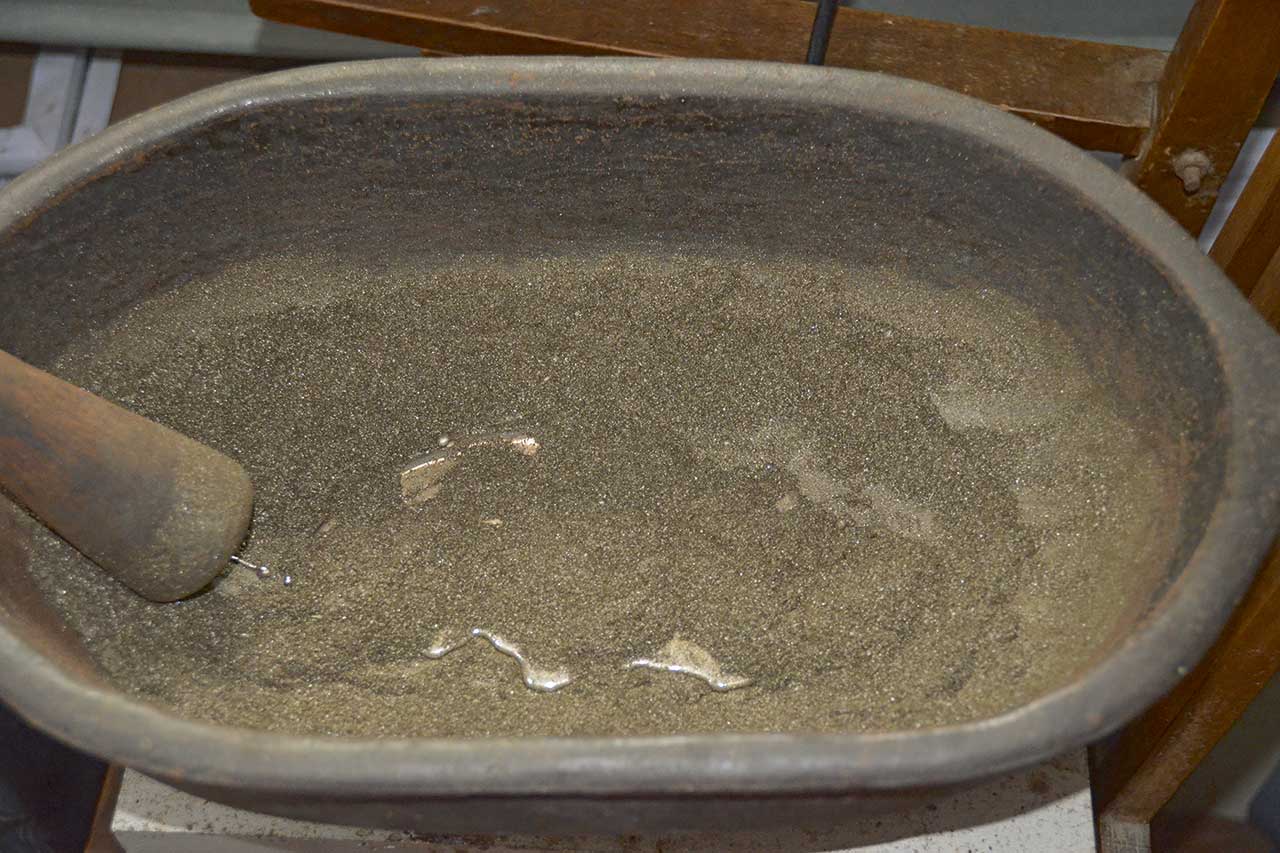

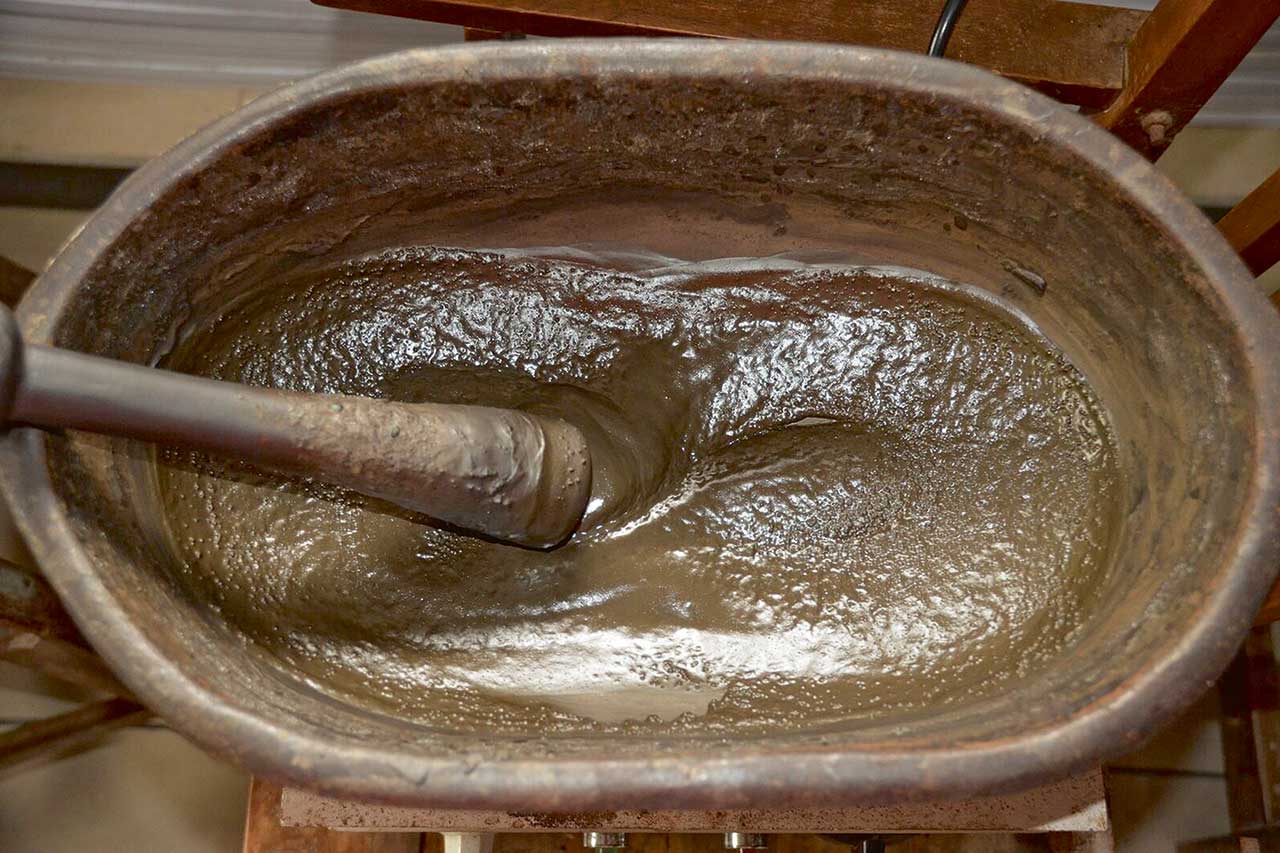

- Después de 27 horas de triturarlo, el mercurio había perdido su forma y se había integrado en forma de pequeños glóbulos (nashta pishti) en la pasta.

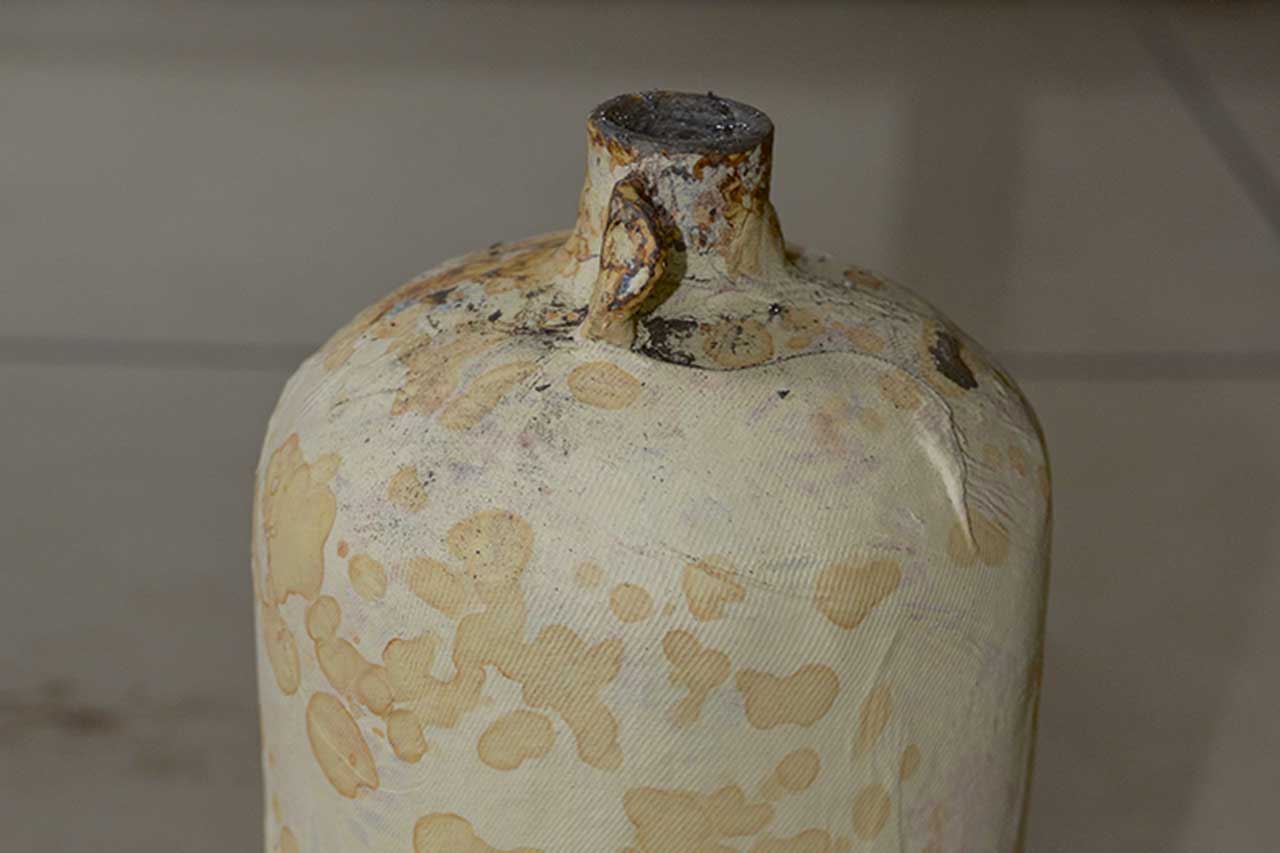

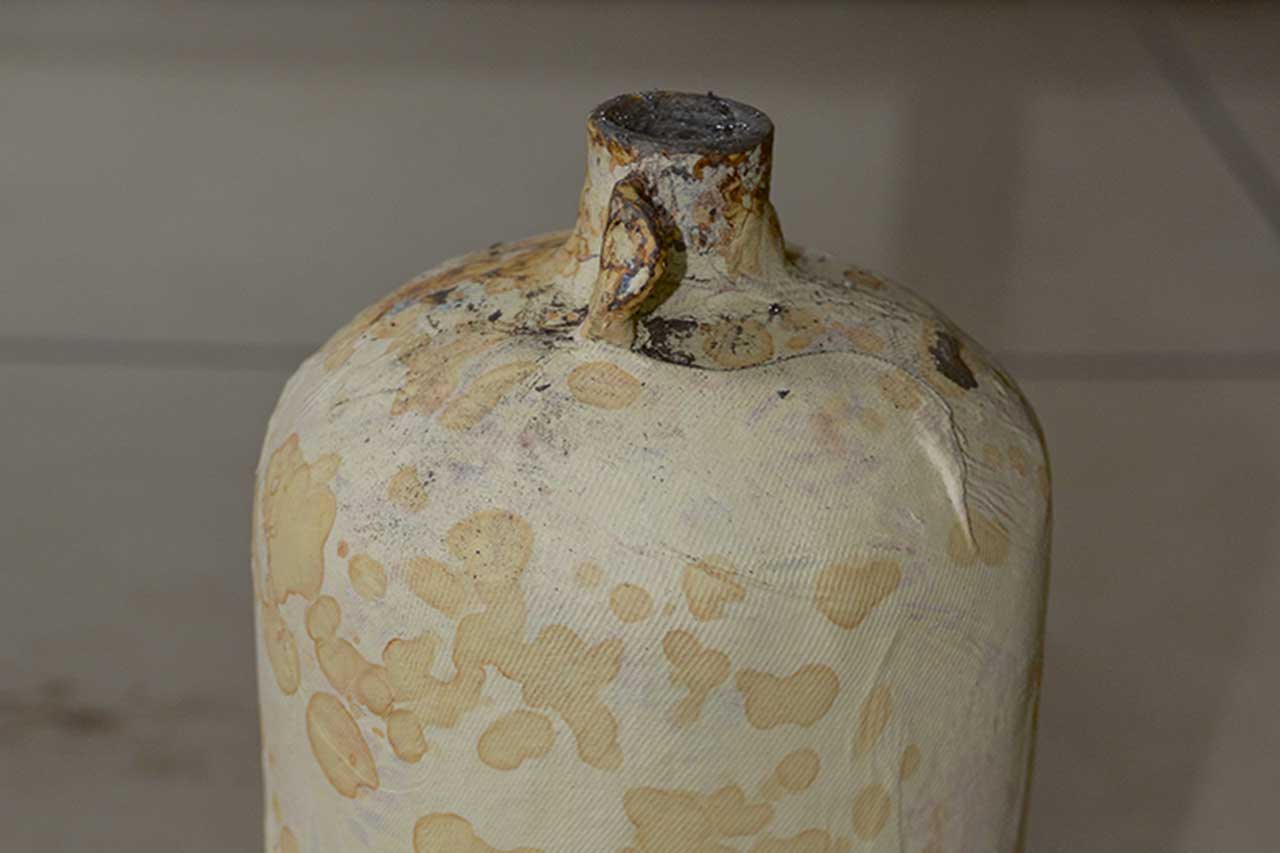

- La botella de hierro, que iba a llenarse con la pasta con el mercurio para destilarlo, se envolvió con paños de algodón saturados con barro. Se requirieron cinco capas de paños de algodón a los cuales una vez más se les untó barro. Estas capas de barro se secaron. Ellas sirvieron como protección contra el intenso calor
- La pasta con el mercurio integrado fue cuidadosamente cargada dentro de la botella de hierro. Todos los materiales como el mortero, su piedra, las cucharas etc, fueron cuidadosamente limpiadas con un poco de Kanji para que la pasta íntegra pudiese ser puesta dentro de la botella y que no se perdiera nada del mercurio. Este proceso de limpiar y llenar tomó aproximadamente 1 ½ horas.

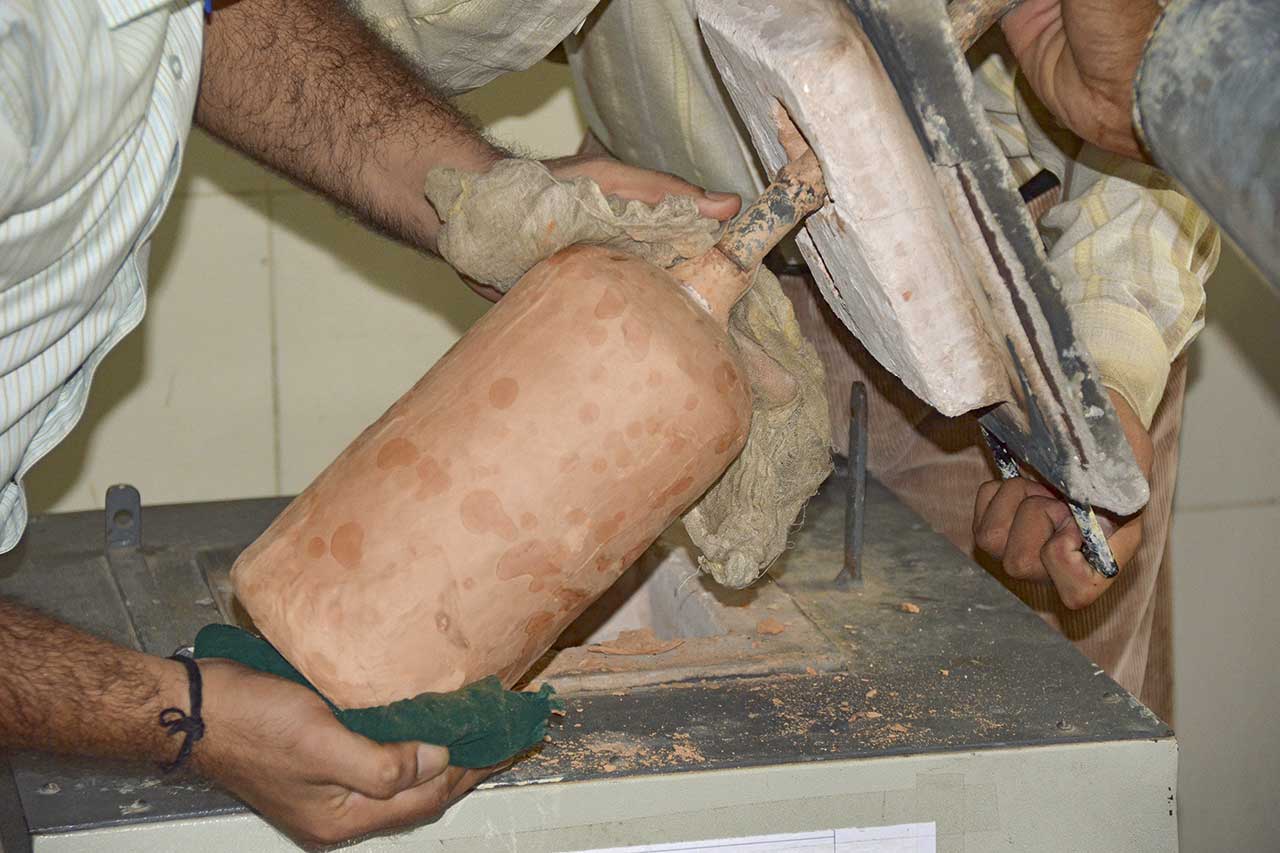

- La botella de hierro fue atornillada completamente al tubo de destilación y la pieza conectora fue envuelta con un paño de algodón saturado en barro, con el fin de evitar que el mercurio se filtrara.

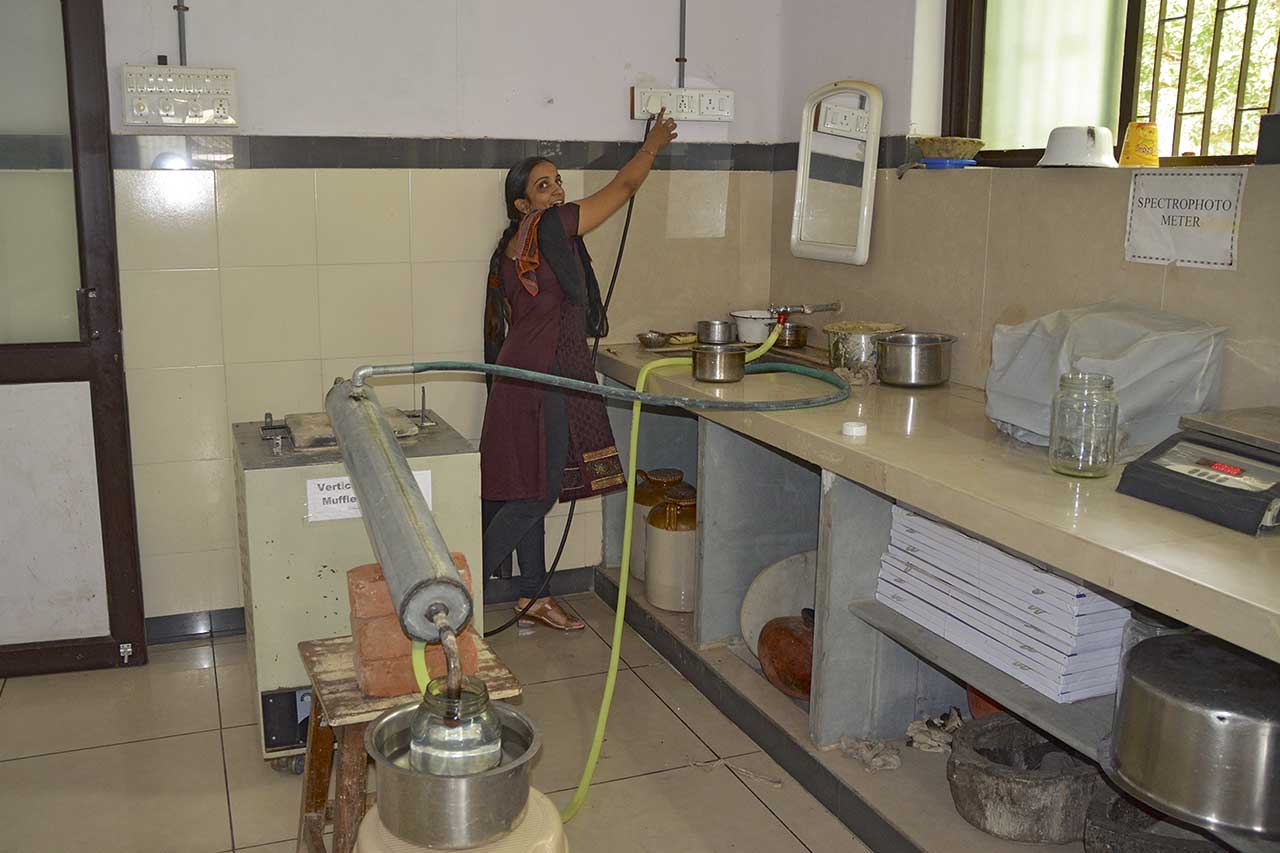

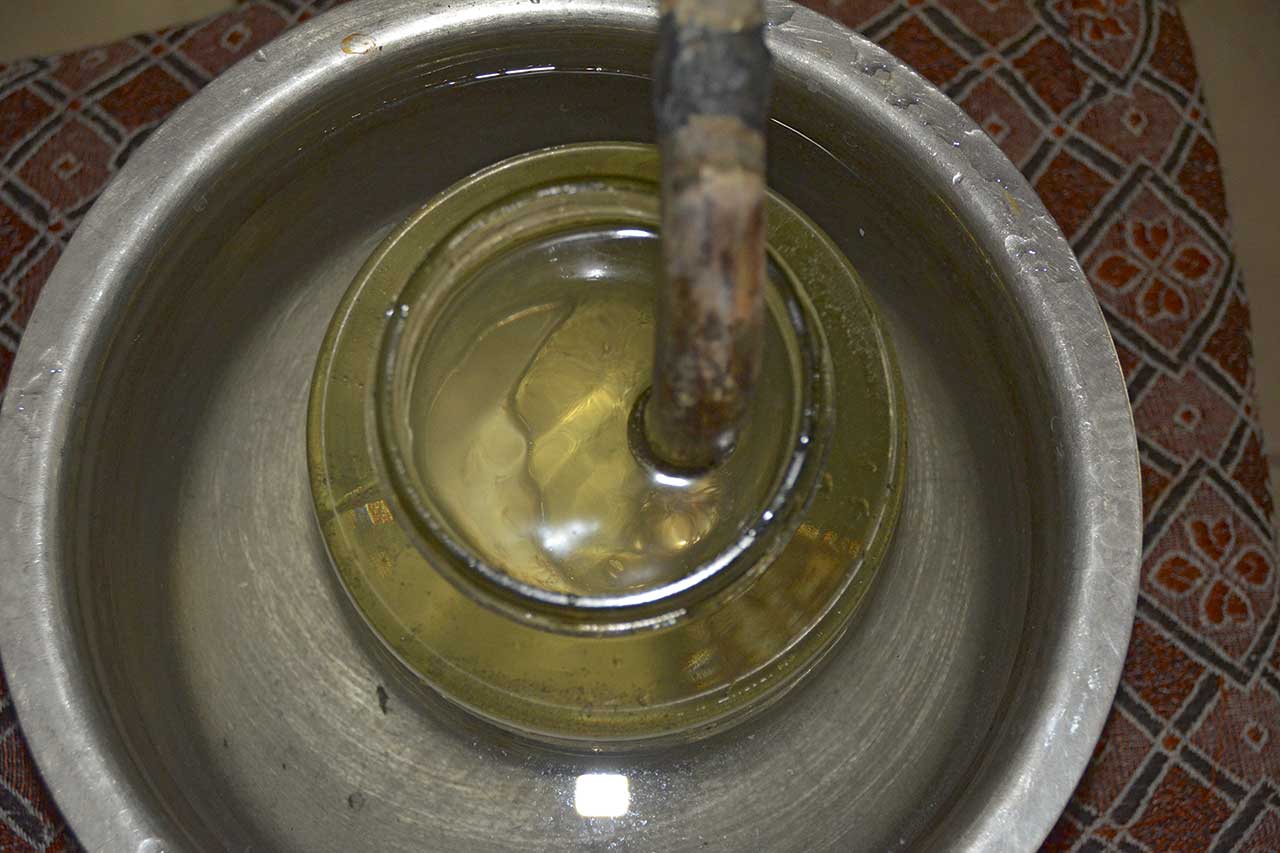

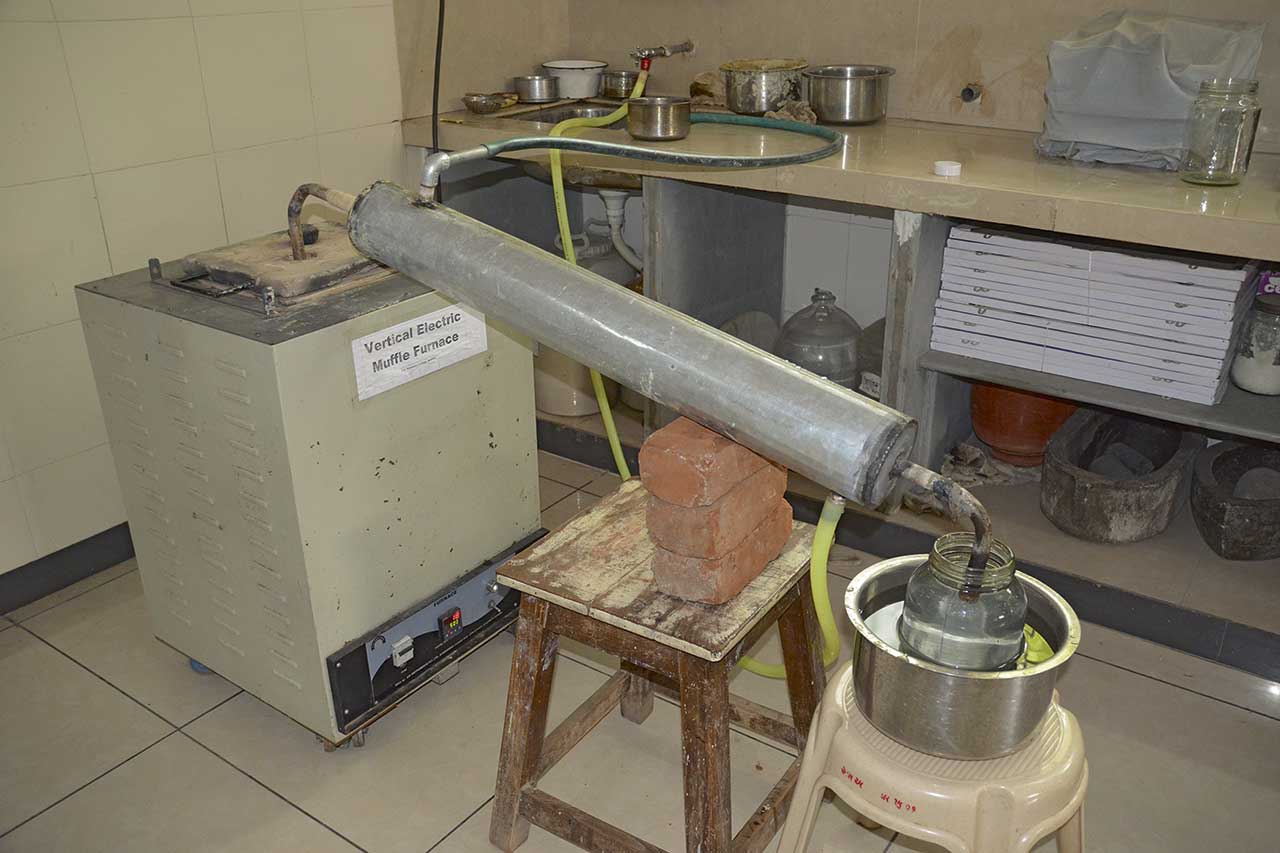

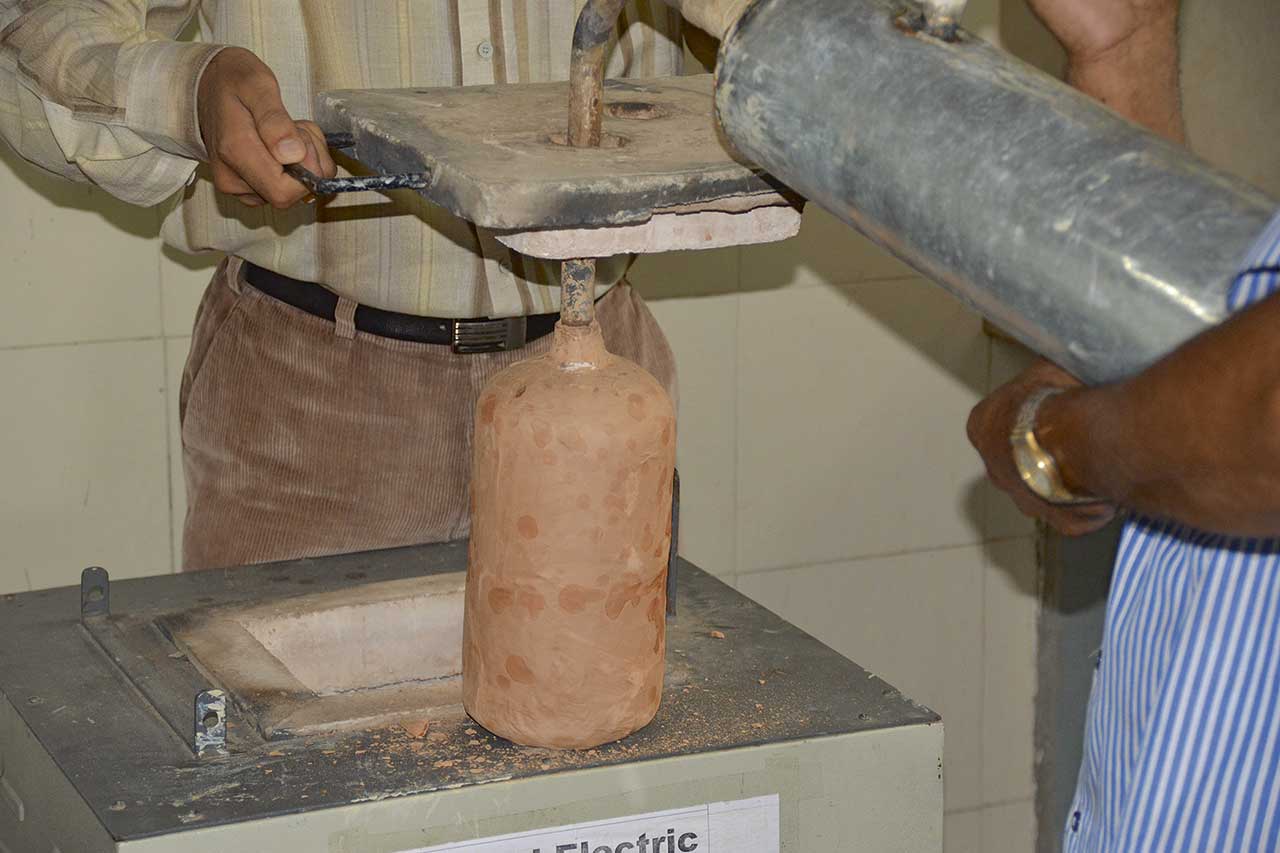

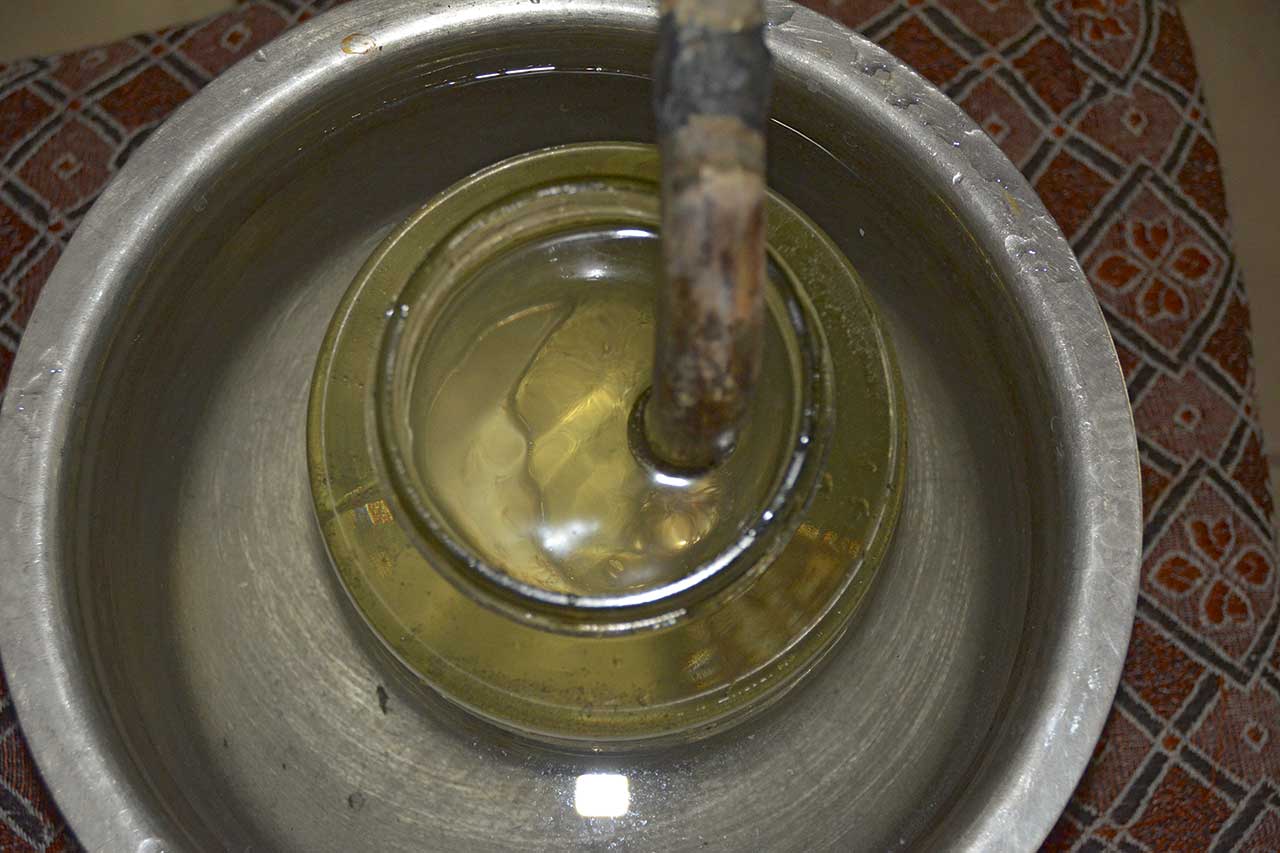

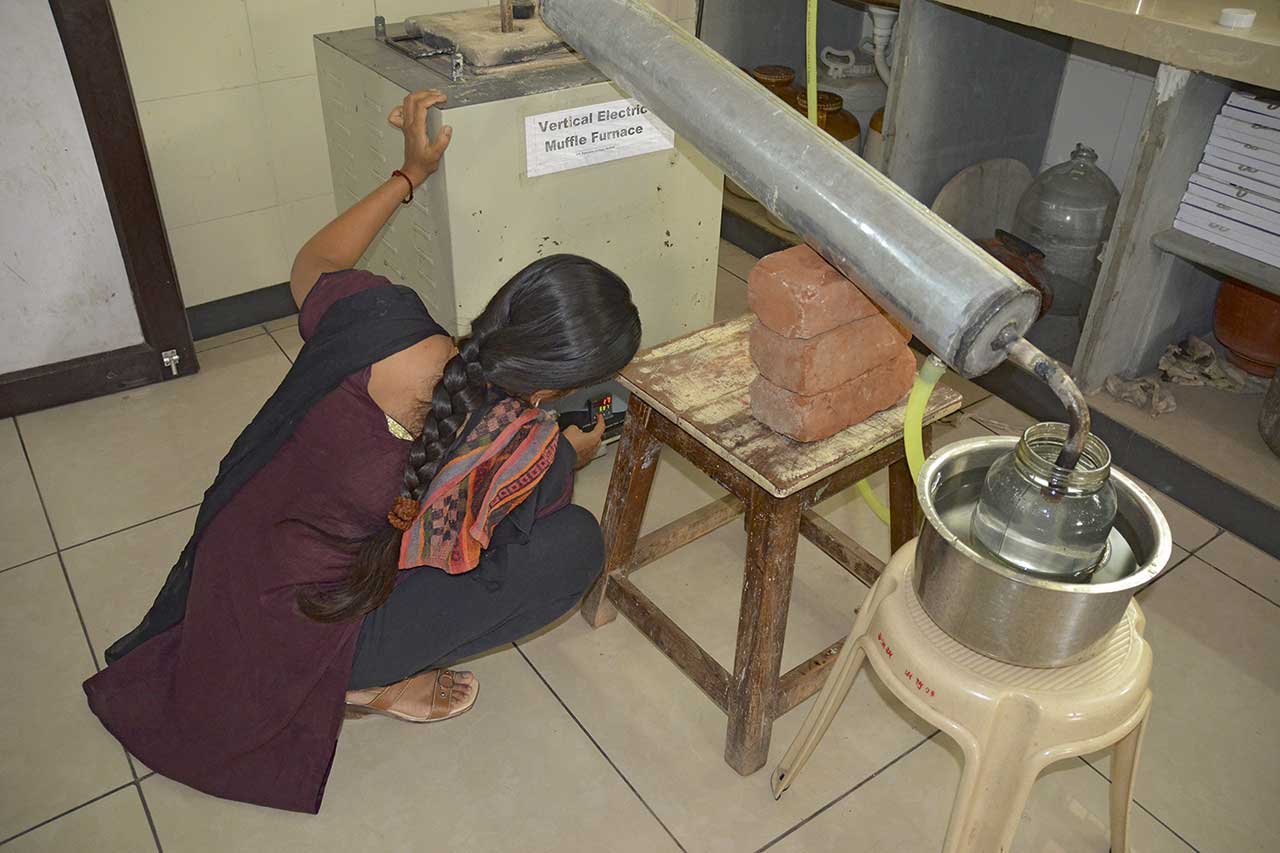

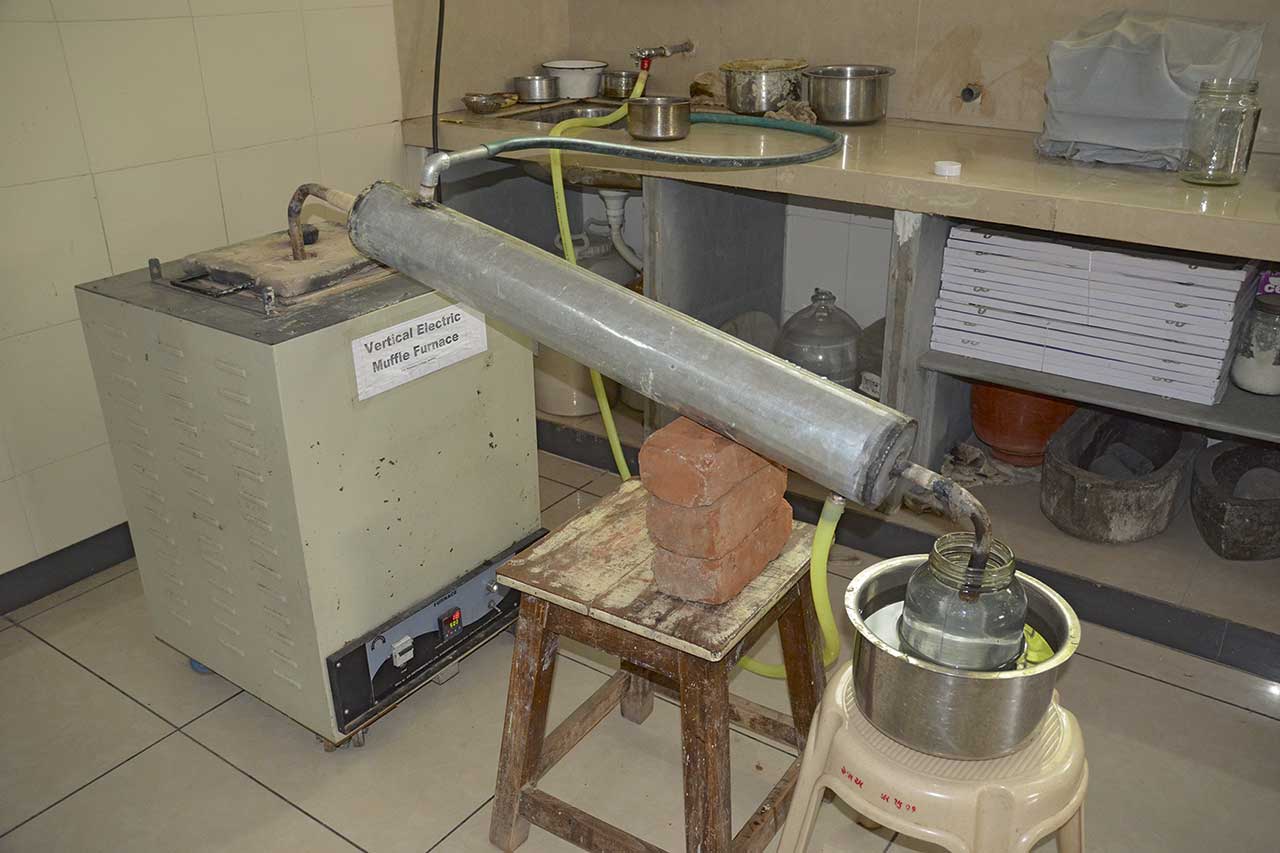

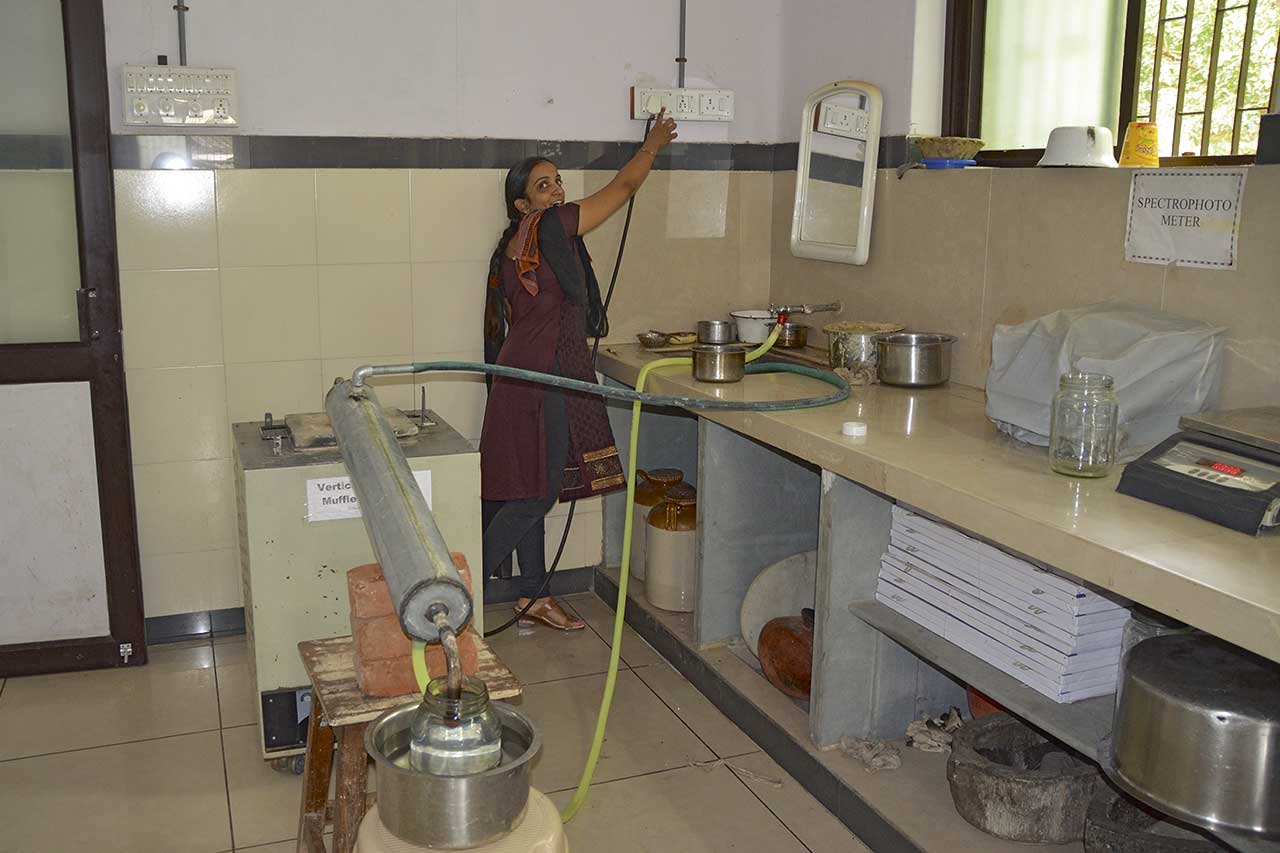

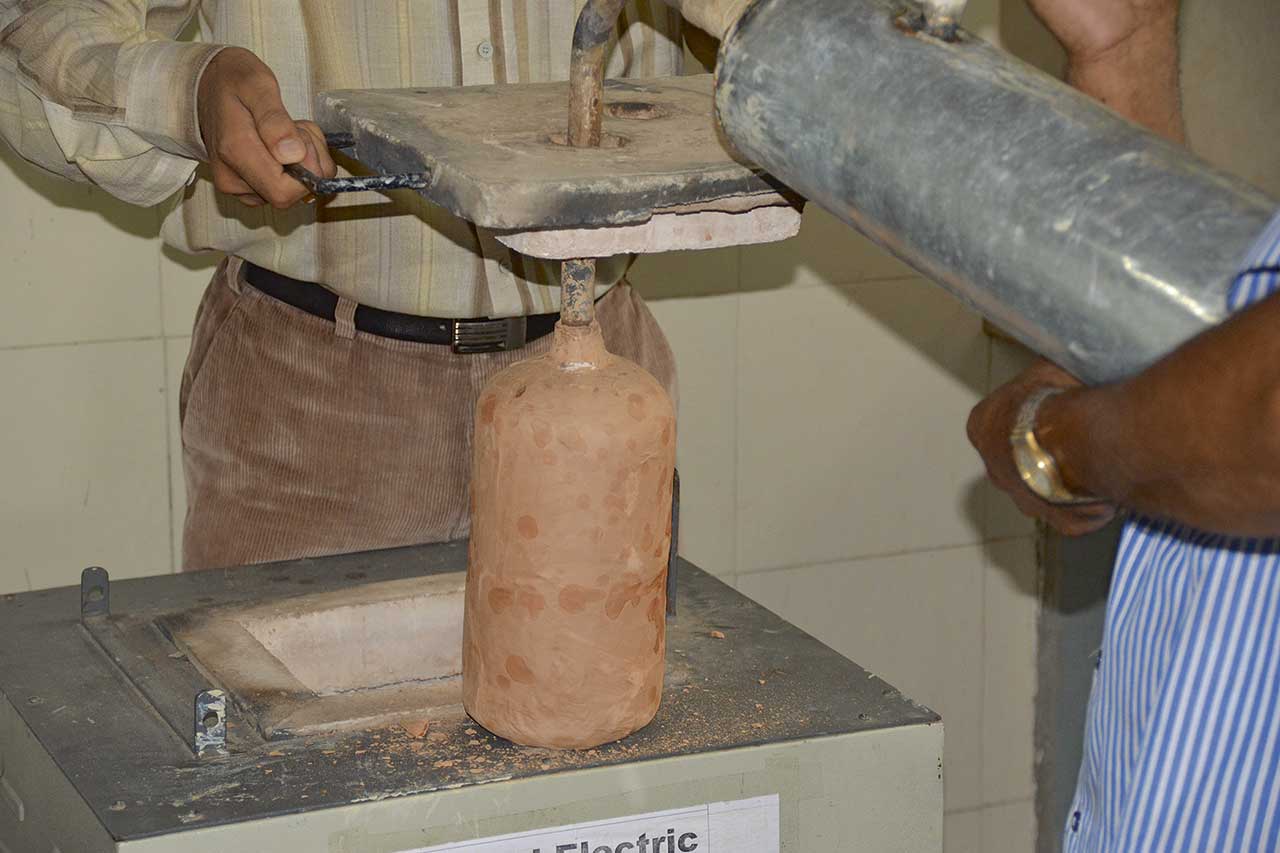

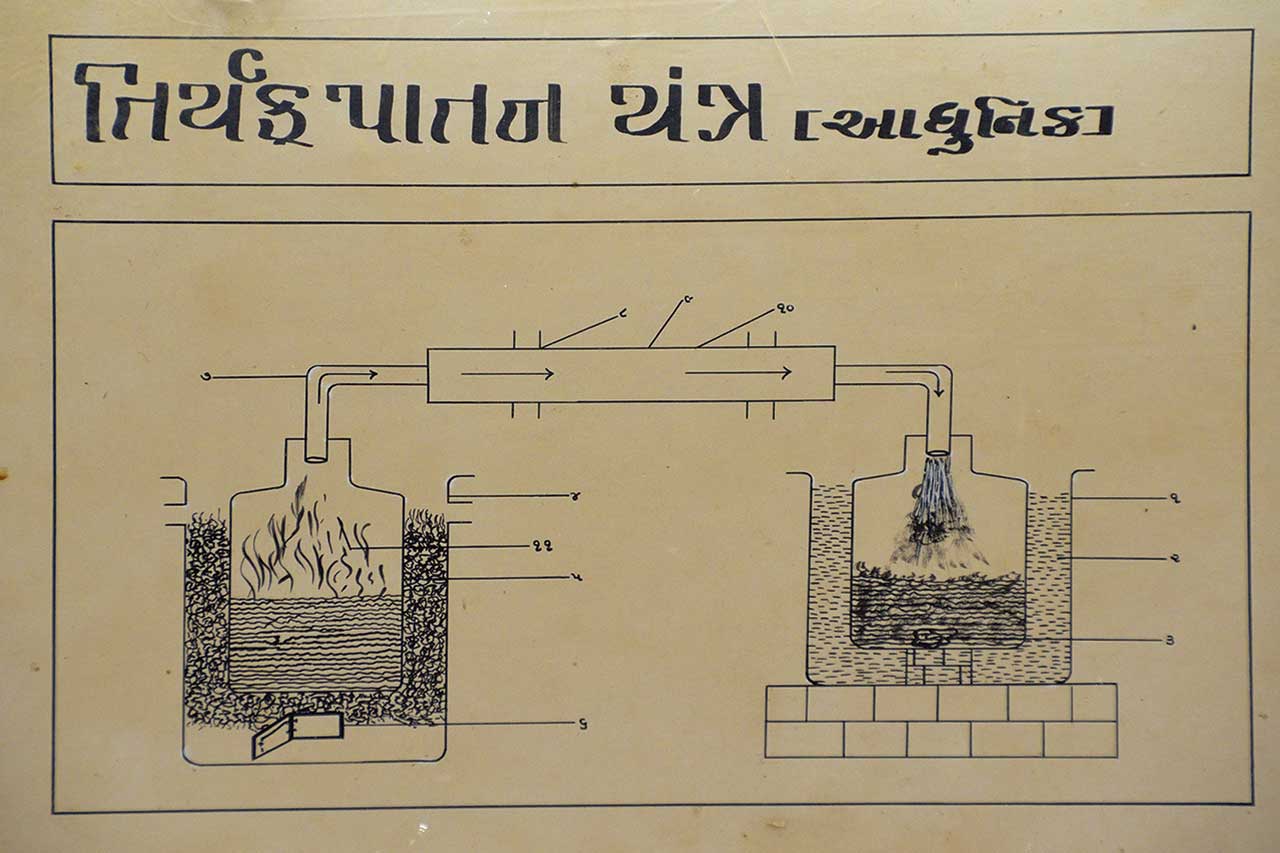

- La botella se colocó cuidadosamente dentro del horno eléctrico vertical y cubierto con una plancha de modo que permaneciera el calor en el horno. La plancha fue provista de una pequeña abertura a través de la cual se sacó el tubo conector- que conecta la botella con el aparato de destilación. En el extremo inferior del tubo de destilación se instaló una manguera de agua, que llevó el agua para enfriar durante el proceso de destilación. En el extremo superior del tubo se puso una manguera para descargar el agua. El mercurio purificado y destilado se capturó en un vaso lleno con agua al final del aparato de destilación. Todos los aparatos fueron sujetados y preparados para que el proceso principal de destilación (tiryak patana) pudiera comenzar.
Programa:
Los procesos previos al tiryak patana samskara se llevaron a cabo desde el 12 de Julio hasta la mañana del 16 de Julio, 2012. La trituración se realizó por 27 horas y el proceso de lavado por 1 hora y media.
Observación:
- El color de la pasta con los ingredientes arriba mencionados se volvió café oscura después de media hora de molienda.
- Después de 11 horas de triturar el mercurio en la pasta se volvió un poco más pesado y compacto.

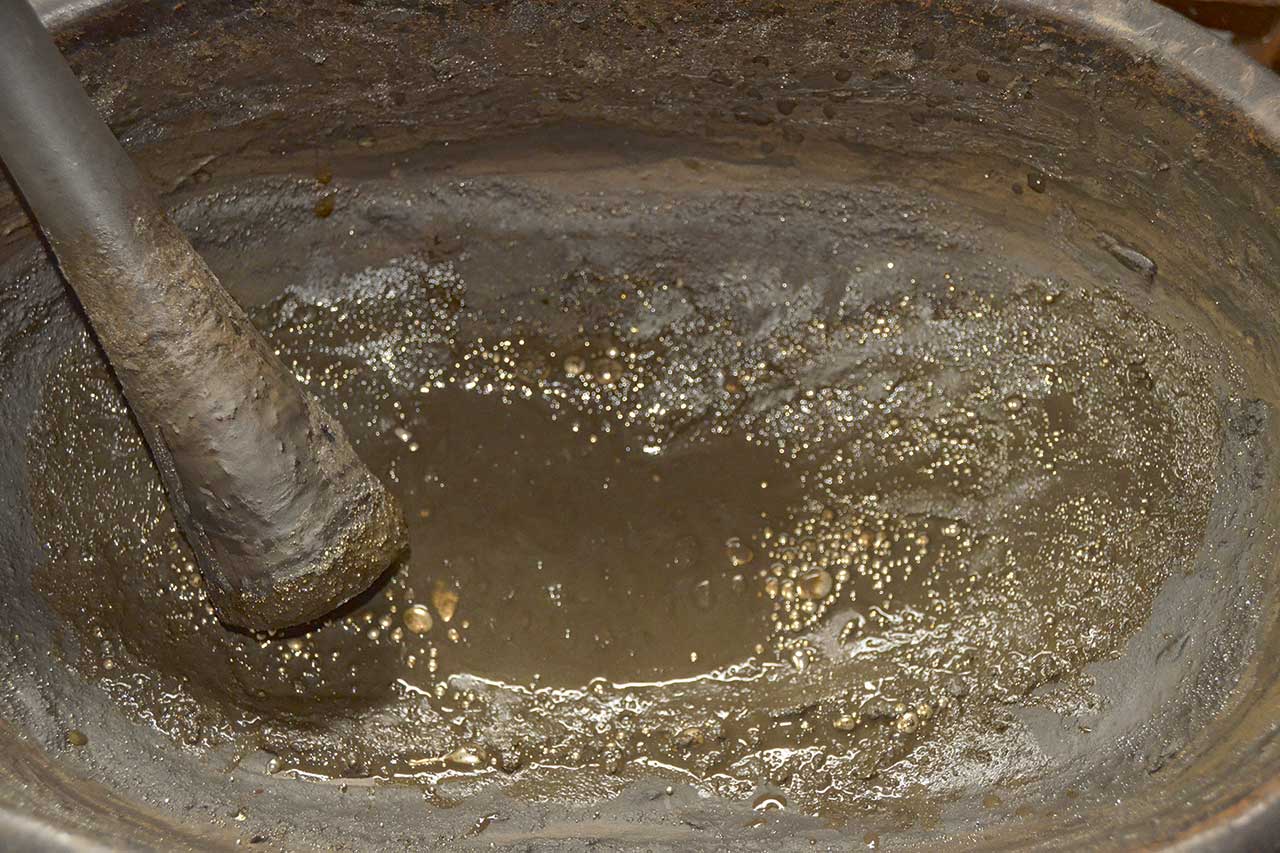

- Después de 25 horas de molienda, el mercurio este se transformó en una masa inerte y compacta y comenzó a separarse en hojuelas. Después de 20 minutos más, el mercurio perdió completamente su forma y se hizo visible sólo en forma de pequeños glóbulos (nashta pishta).
- Se observó que para la trituración se requería una cierta consistencia de la pasta, que no debía ser ni tan seca ni tan líquida para que el mercurio pueda liberarse de su forma y mezclarse con la pasta.
Precauciones de Seguridad:
- El proceso de trituración debe ser realizado hasta que el mercurio se haya amalgamado correctamente con el polvo de mica (pishti nirmana).
- La botella de hierro tiene que estar completamente atornillada al tubo de destilación, y la pieza conectora tiene que estar envuelta además con un paño de algodón saturado de barro para evitar que el mercurio se escape.
Postulados de Pishti Nirmana
Sr. No. | Postulados de Pishti Nirmana | Observaciones |
---|---|---|
1 | Promedio del medio líquido (Kanji) que se requiere para preparar el Pishti. (Parada y Dhanyabhraka) | 1,8 l |
2 | Tiempo promedio requerido para preparar el Dhanyabhraka pishti. Día 1 - 3 horas Día 2 - 13 horas Día 3 - 10 horas Día 4 - 1 hora | 27 horas |
3 | Peso del Pishti | 1292 g |
Proceso Principal del Tiryak Patana Samskara:
- El silenciador del horno eléctrico vertical se encendió y se estableció una temperatura de 600°C.
- Después de 5 ½ horas, finalizó el proceso de destilación (tiryak patana) y el mercurio se juntó en vaso de agua. El horno se apagó y se dejó enfriar hasta la mañana siguiente.

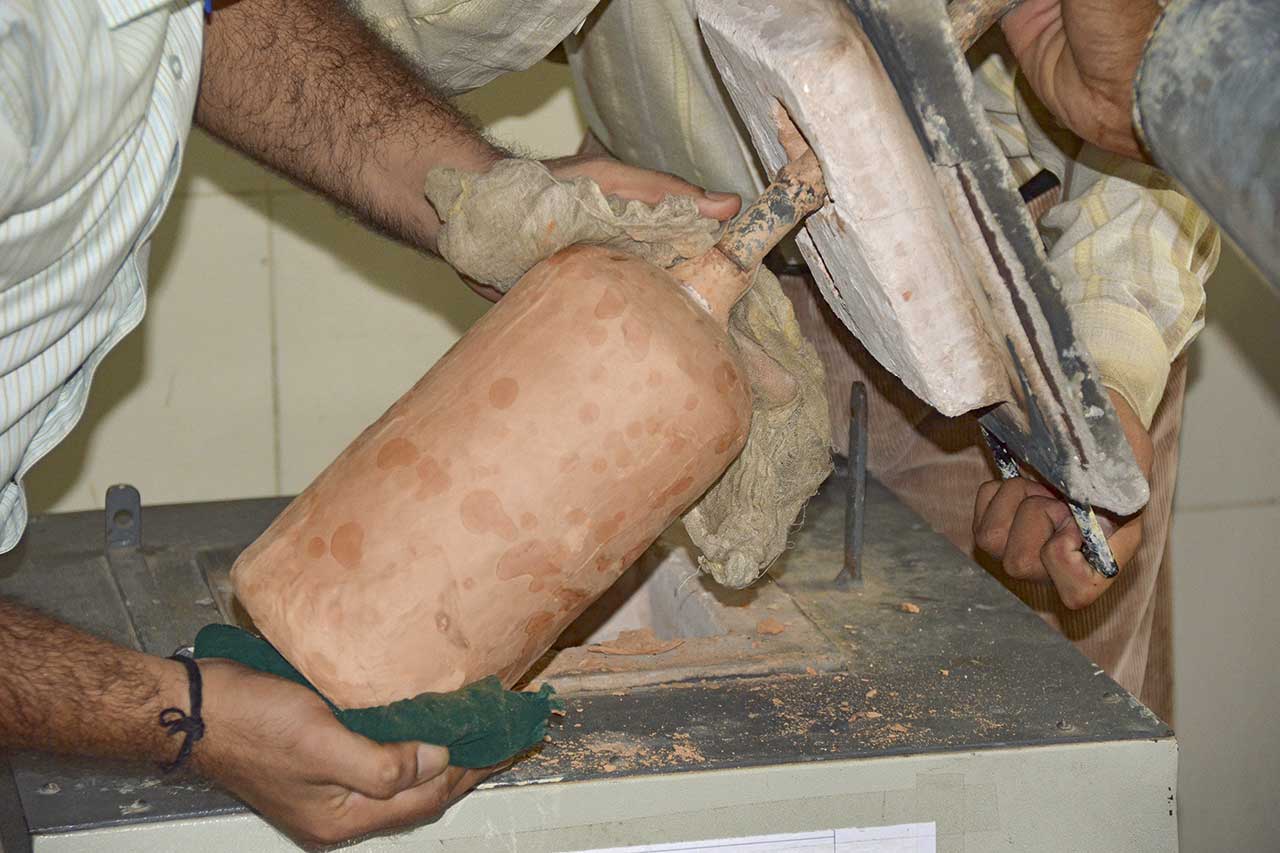

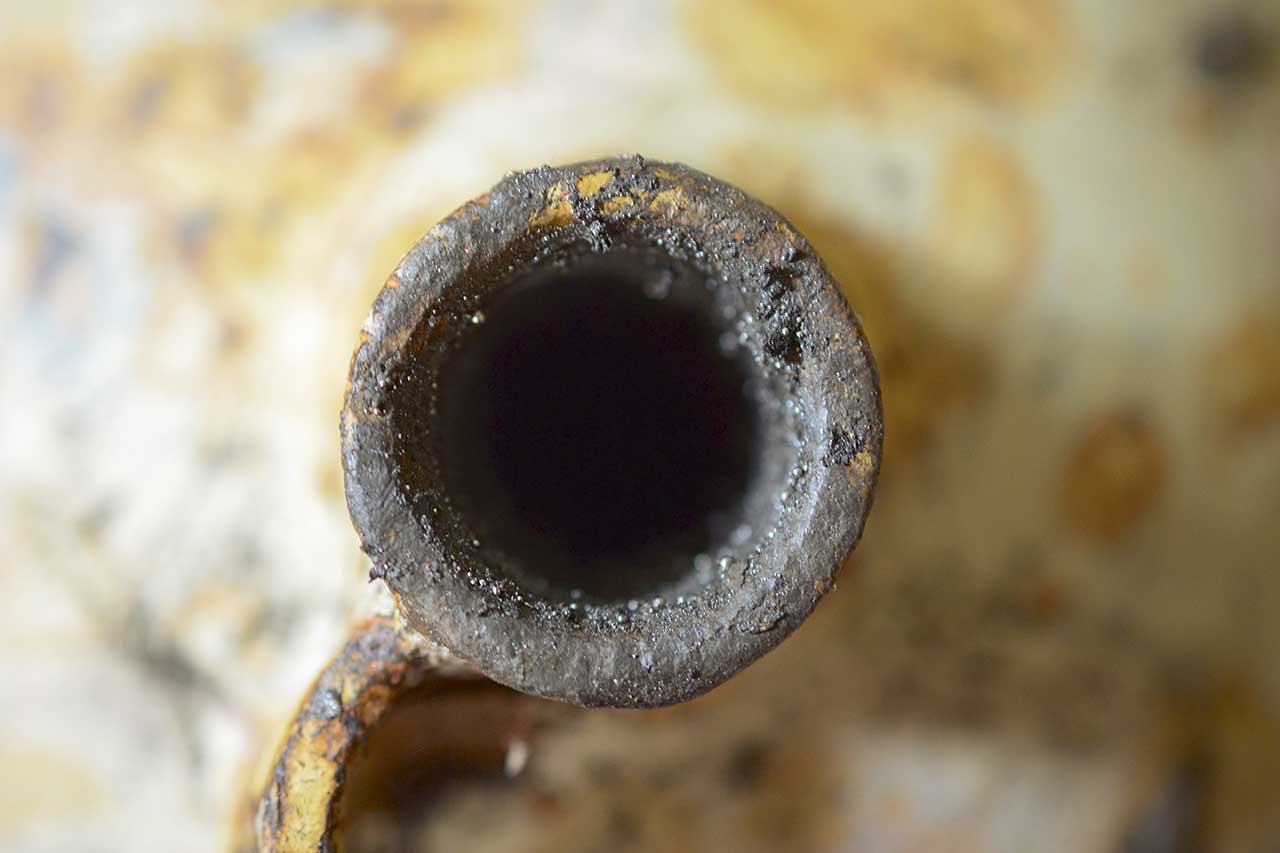

- A la mañana siguiente, se retiró la botella de hierro del horno y se separó del tubo de destilación.

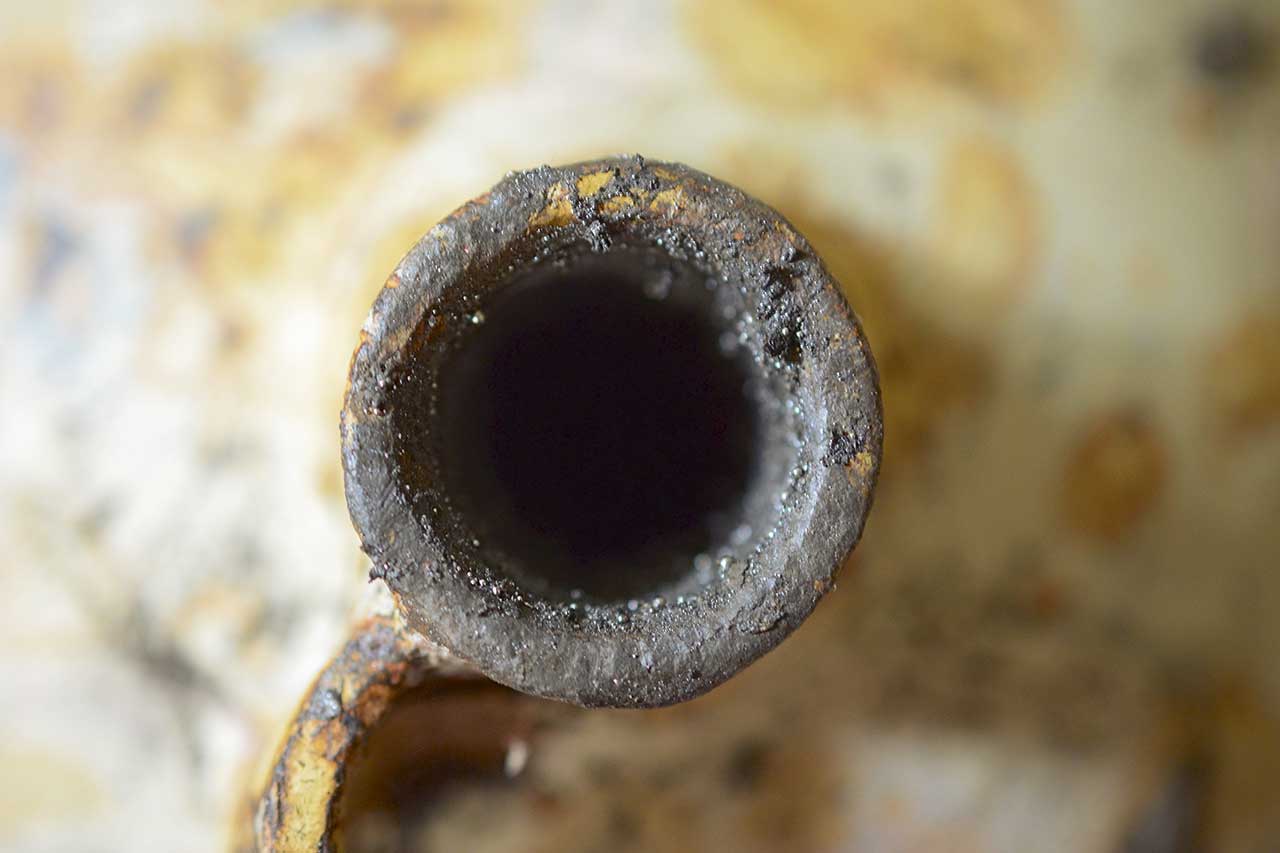

- El mercurio remanente dentro del tubo de destilación fue retirado dando golpecitos en el tubo.

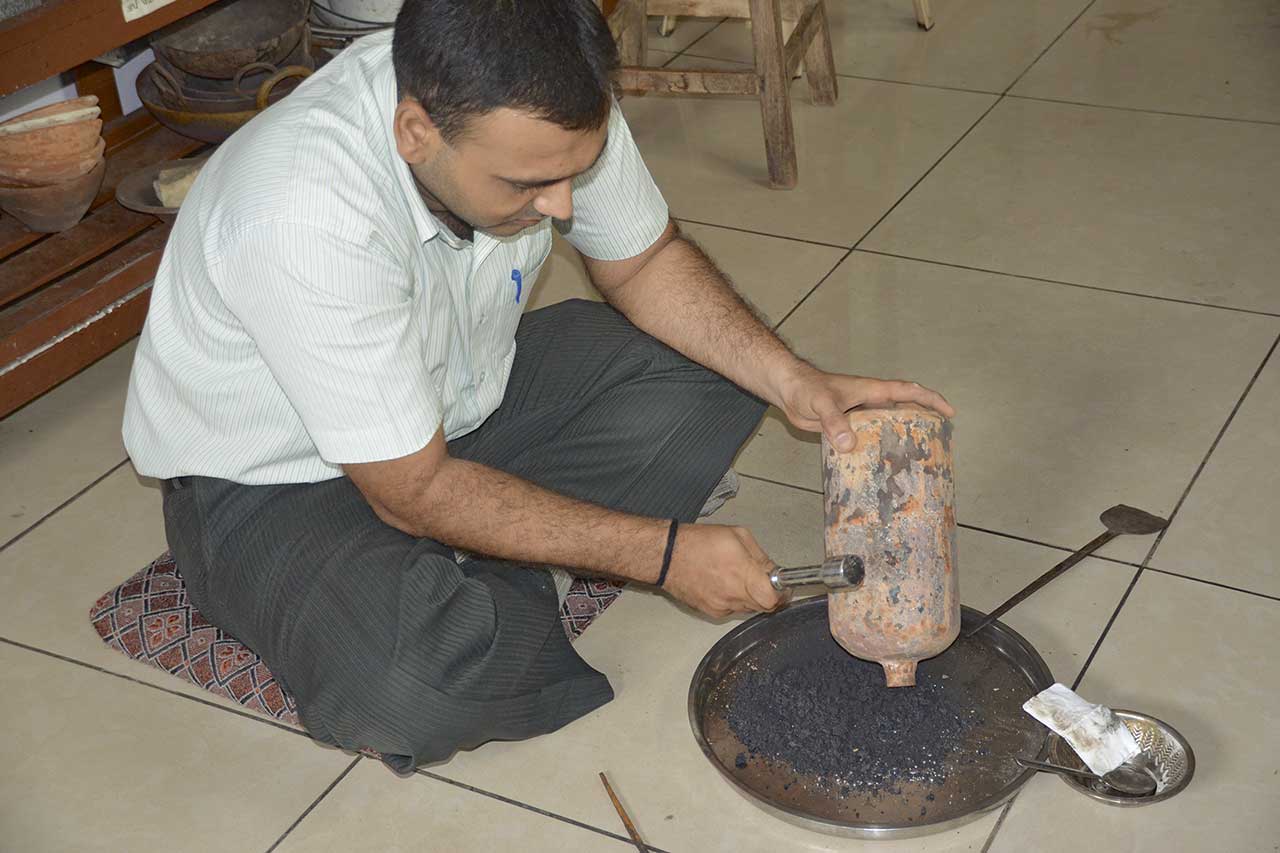

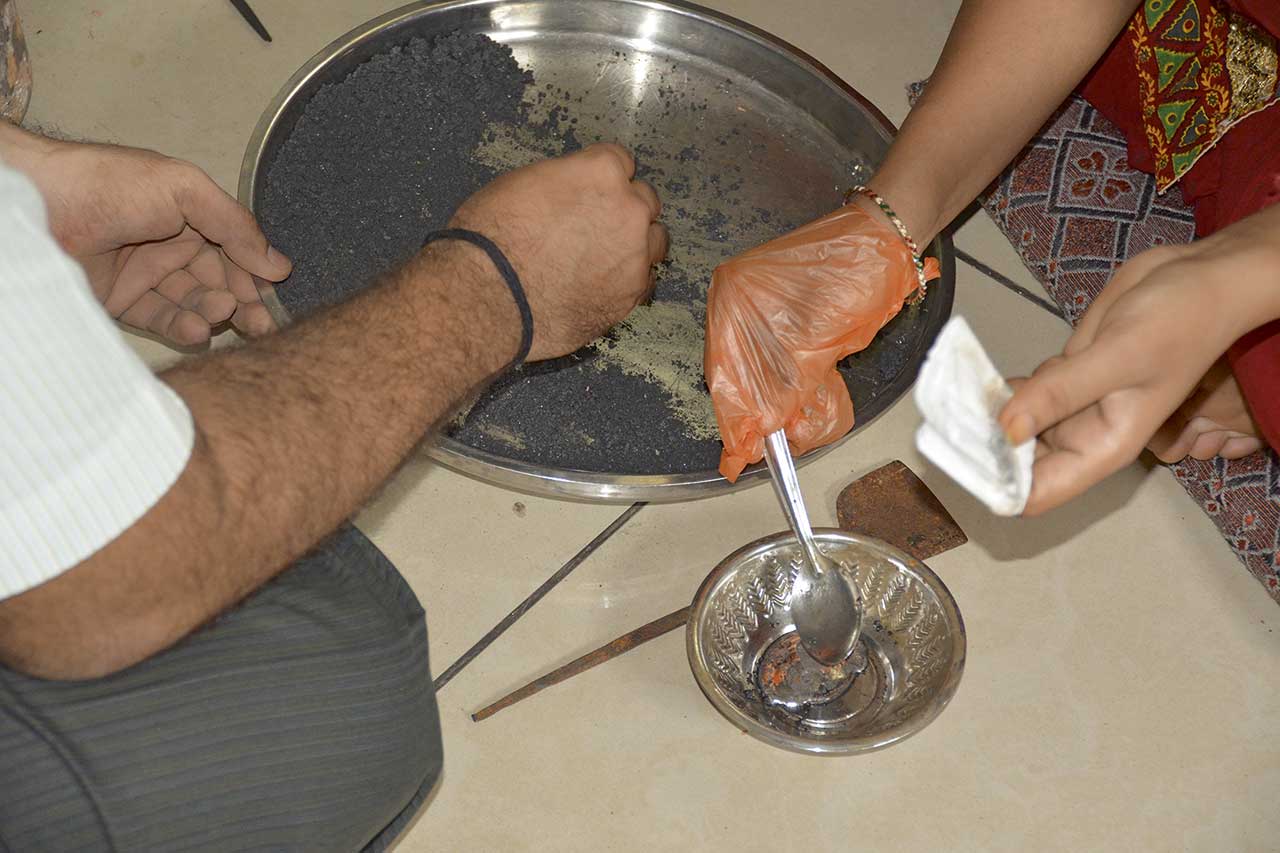

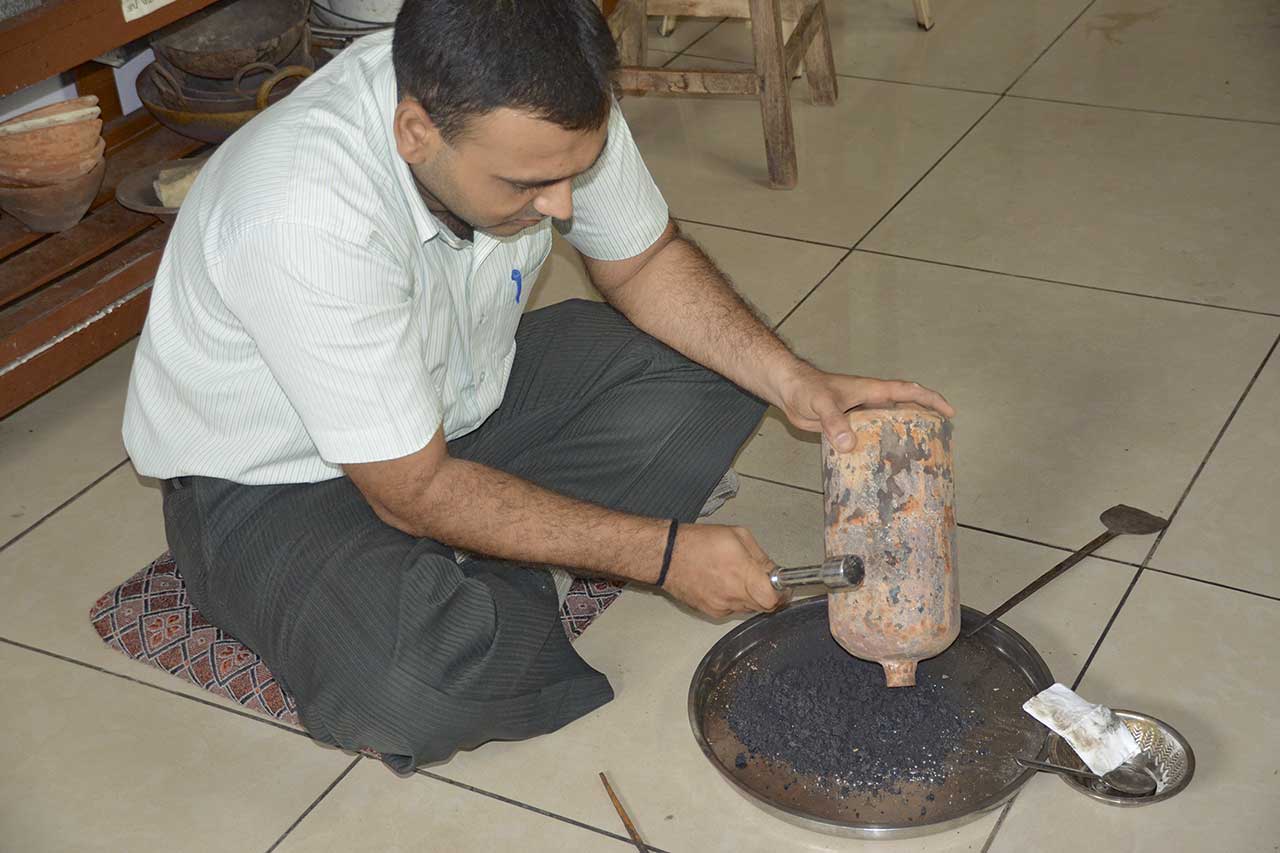

- Fue removida del fondo de la botella de hierro, la ceniza negro-grisácea (residuo de dhanyabhraka), la que todavía contenía pequeñas cantidades de mercurio.

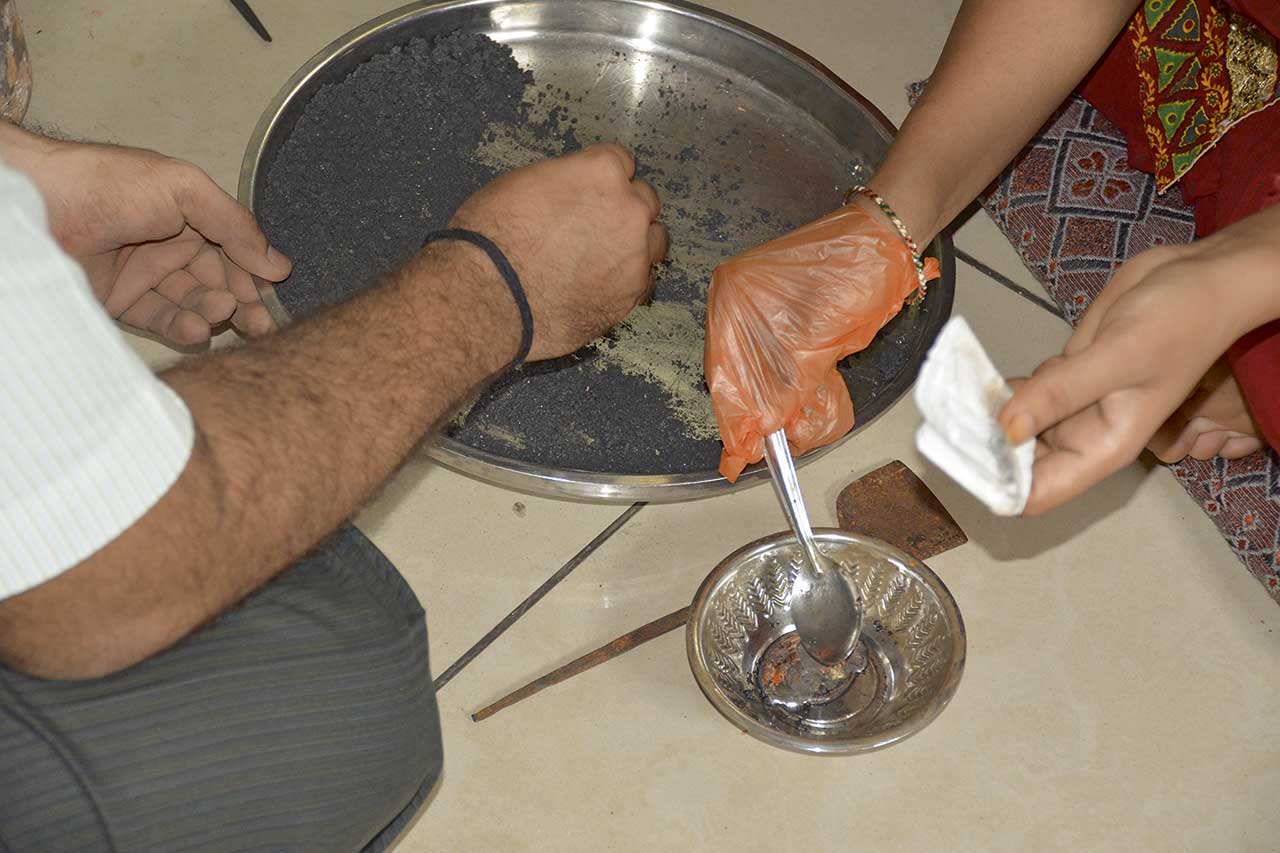

- Todo el material se limpió y el resto del mercurio fue cuidadosamente recogido de la ceniza y del material.
Programa:
El proceso principal de tiryak patana samskara se llevó a cabo desde el 15 al 17 de Julio, 2012. El proceso de destilación se completó en 5 ½ horas.
Observación:
- Después de una hora, se alcanzó una temperatura de 300°C. La capa de barro alrededor del recipiente comenzó a arder y por cerca de 15 minutos surgieron del horno, humo y un fuerte olor a quemado.
- Después de 75 minutos se alcanzaron los 350°C y emergieron las primeras gotas de mercurio del tubo de destilación.
- Después de 2 horas se incrementó la temperatura a 600°C. Fluyeron cantidades más grandes de mercurio.
- Después de 4 ½ horas fluyeron sólo pequeñas cantidades y las más pequeñas gotas de mercurio.
Precauciones de Seguridad:

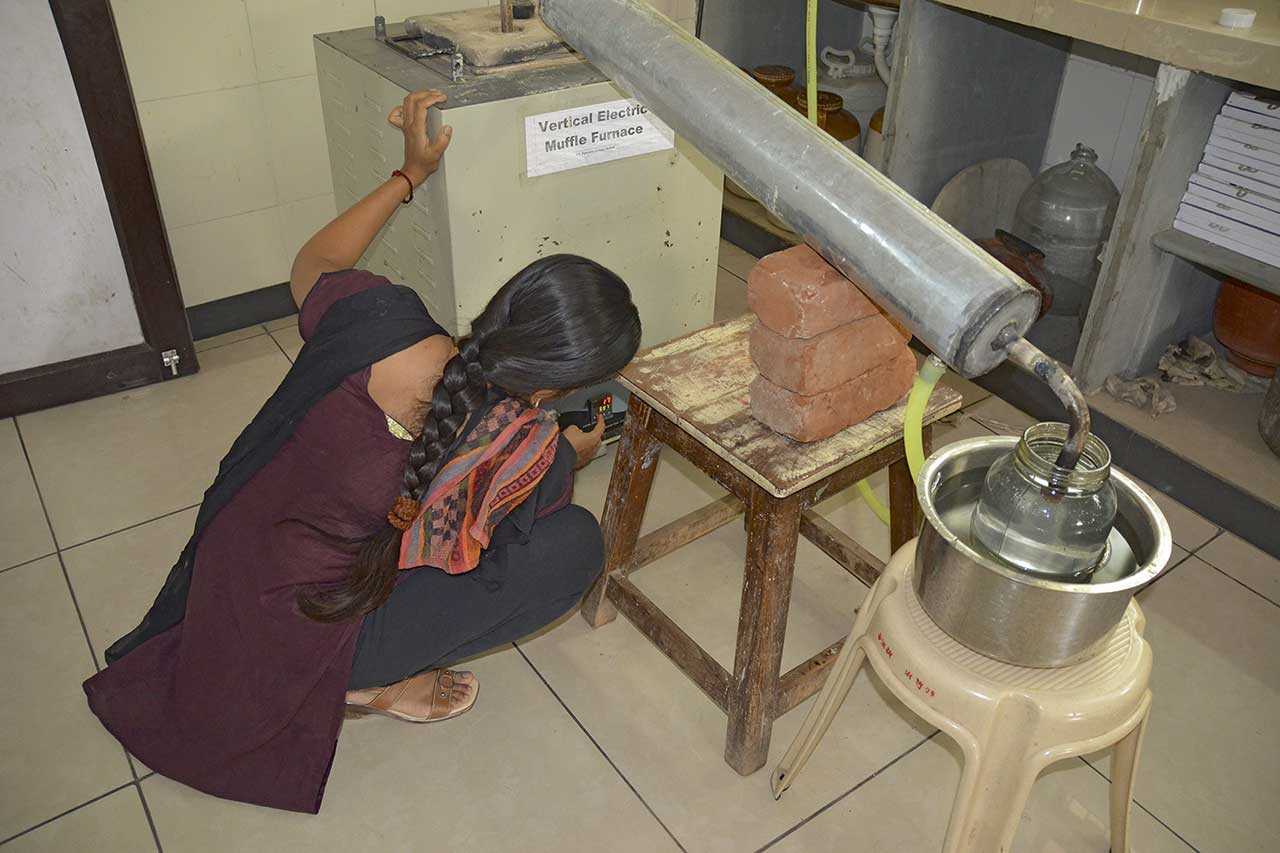

La temperatura debe ser regularmente controlada y todo el proceso debe ser cuidadosamente observado.
Resultado del Tiryak Patana:
- Peso de Adhah Patita Parada 1161 g
- Peso de Tiryak Patita Parada obtenido 1111 g
- Pérdida de peso de Parada 50 g
- Porcentaje de pérdida de Parada 4.3 %
- Muestra guardada para análisis 10 g
- Parada que quedó después de la muestra para análisis 1101 g
- Residuo recogido del fondo del Tiryak Patana Yantra 101 g
Observación después de los tres Patana Samskaras:

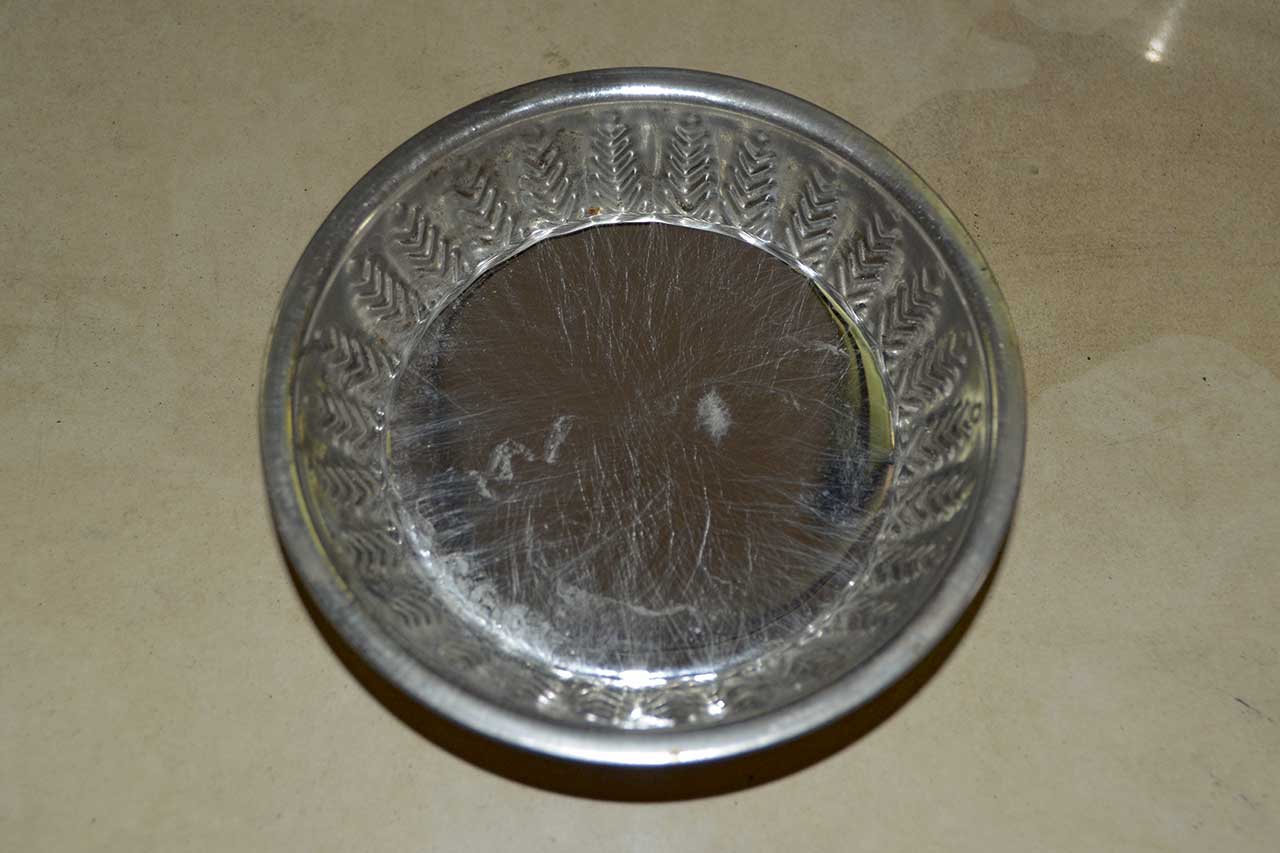

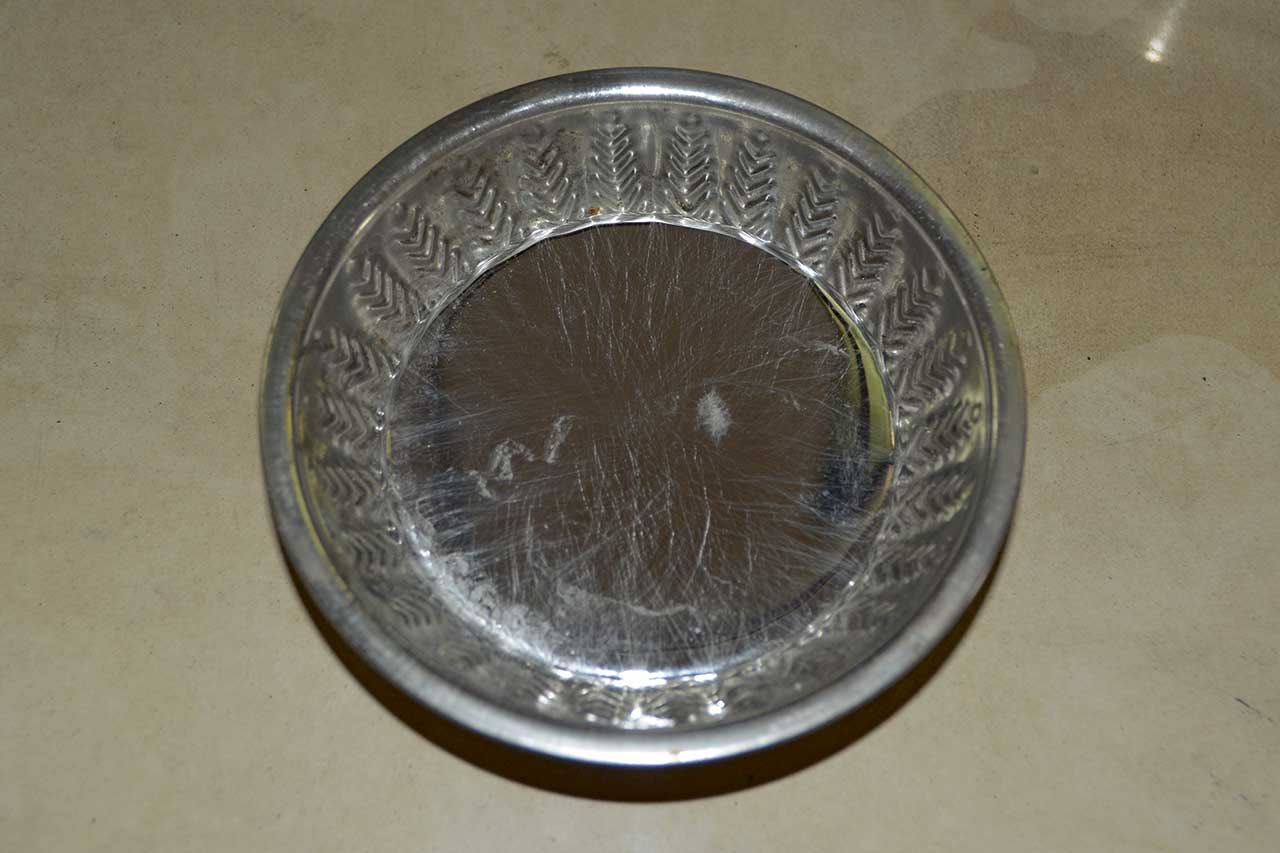

- Después de estos tres procesos, el mercurio se muestra blanco-plateado brillante.
- Una observación especial fue el hecho de que el mercurio había perdido su agilidad y era menos activo ahora. Si se juntaran pequeñas gotas de mercurio con una cuchara, se podría observar que el metal se había vuelto inerte y se movía mucho más lentamente que antes.
(Continuará)
© Images: Sabine Anliker
Los comentarios están cerrados.
